    Современные главные распределительные щиты (сокращенно – ГРЩ) – это специальные технические устройства с низким напряжением, которые используются в целях обеспечения здания или его отдельной части электрической энергией. Внешне они представляют собой сборную конструкцию, включающую в свой состав распределительную, вводную и секционную панели.

    На сегодняшний день ГРЩ традиционно применяются в зданиях и сооружениях общественного, торгового, административного или жилого назначения, в трансформаторных подстанциях, обуславливая необходимое распределение электричества и надежную защиту внутренних и внешних линий от возможных перегрузок и коротких замыканий.

    С учетом всего сказанного, сборка ГРЩ – всегда представляет собой очень ответственное дело, требующее от специалиста соответствующих знаний, нужной компетенции, квалификации и опыта. В большинстве случаев, изготовление главного распределительного щита выполняется на основе однолинейной схемы (опросного листа), который предоставляется заказчиком.

    Главные распределительные щиты ГРЩ  должны эксплуатироваться при температурном режиме от -20 до +40 °C, в условиях относительной влажности ниже 80%. В обязательном порядке подразумевается отсутствие разъедающих паров либо газов. Исключается также наличие всевозможной пыли, взвесей в воздухе, поскольку это может повлечь за собой ряд неприятностей, начиная от обычного замыкания контактов и заканчивая воспламенением оборудования. Вблизи распределительного щита типовой конструкции не должно быть потенциально опасных источников нагрева. Приобретайте качественное электрощитовое оборудование в элетротехнической компании СИ Электро.

    ______________________________________________________

    Производство и сборка щитов ГРЩ от компании "СИ Электро" ©



    Современные главные распределительные щиты (сокращенно – ГРЩ) – это специальные технические устройства с низким напряжением, которые используются в целях обеспечения здания или его отдельной части электрической энергией. Внешне они представляют собой сборную конструкцию, включающую в свой состав распределительную, вводную и секционную панели.

  •

    Главная / Низковольтные комплектные устройства

    Главные распределительные щиты ГРЩ

    Главные распределительные щиты ГРЩ
    • Главные распределительные щиты ГРЩ
    • Главные распределительные щиты ГРЩ
    • Главные распределительные щиты ГРЩ
    • Главные распределительные щиты ГРЩ
    • Главные распределительные щиты ГРЩ


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт ГРЩ [275 Kb]


    Связанные статьи
    Автоматический выключатель ВА47-29

    Описание

    Назначение:
    Функциональное назначение панелей главных распределительных щитов (ГРЩ) -комплектование электромеханических вводно-распределительных устройств трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью, которые обеспечивают прием и распределения электроэнергии, защищают групповые линии от токов короткого замыкания и перегрузок, а также для нечастых оперативных включений и отключений электрических сетей. Дополнительно главные распределительные щиты могут выполнять функции, состоящие в защите от отключения электропитания, то есть щит ГРЩ автоматически переключают потребителя с основного ввода на резервный. Также панели главного распределительного щита могут служить базой для использования устройства учёта электроэнергии.

    Виды изготовления панелей ГРЩ в зависимости от назначения:
     • секционные (ШС) ГРЩ;
     • линейные (ШЛ) ГРЩ;
     • вводные (ШВ) ГРЩ.

    Область и условия применения:
    На базе панелей ГРЩ комплектуются вводные устройства, применяемые для установки в промышленных предприятиях, жилых и административных зданиях, трансформаторных подстанциях.
    Устройство предназначено для эксплуатации в следующих условиях: климатическое исполнение УХЛ. категория размещения 4 по ГОСТ 15150-69; высота над уровнем моря 2000 м; температура окружающей среды от +5°С до +40°С при относительной влажности не более 60% при температуре +20°С; окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью; место установки ГРЩ - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски.
    Рабочее положение ГРЩ в пространстве - вертикальное.

    Конструктивное исполнение:

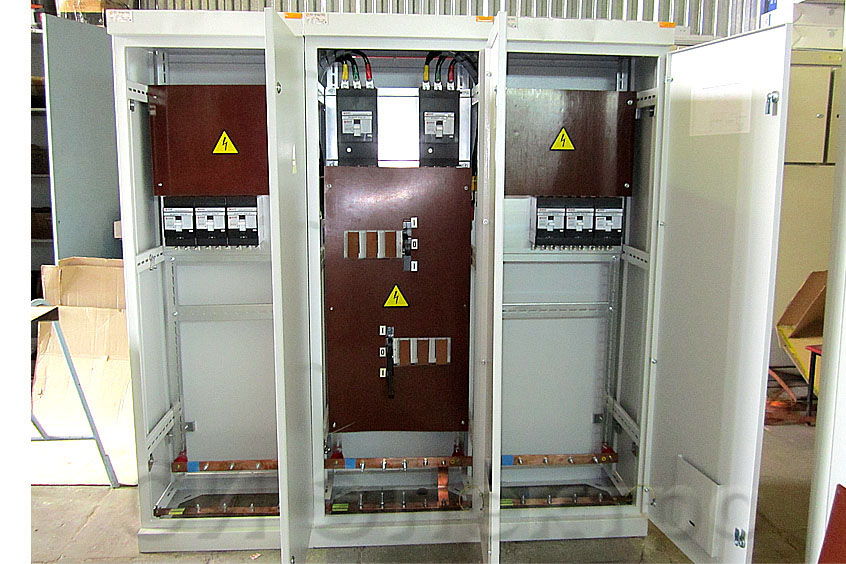

    Главный распределительный щит ГРЩ конструктивно представляет собой напольный шкаф. Дверь дополнительно выполняет функцию оперативной панели, на которой выполняется монтаж приборов управления и индикаторов. Для контроля параметров работы электросетей в щит ГРЩ могут быть установлены приборы контроля параметров сети, напряжения и силы тока.
    При наличии отклонения показания КИП от допустимых норм, оператор ГРЩ  имеет возможность оперативно отреагировать на изменение ситуации путем прекращения подачи электроэнергии на объект, до обнаружения и устранения причин. Главный распределительный щит ГРЩ конструктивно позволяет оснастить устройство автоматическими выключателями, образующими систему автоматического аварийного отключения в случае возникновения перегрузок или короткого замыкания.
    Обслуживание панелей, из которых комплектуются главные распределительные щиты ГРЩ, может быть как односторонним, так и двухсторонним. Каждая такая панель представляет собой сварную металлическую конструкцию, состоящую из гнутых стальных профилей, внутри которой возможно разместить аппаратуру главных и вспомогательных цепей. Для комплектации щитов ГРЩ используется электроаппаратура ведущих российских и европейских производителей. В щитах ГРЩ по согласованию с заказчиком могут быть предусмотрены кабельные или шинные вводы. Расположение вводов возможно как сверху, так и снизу. Вывод электроэнергии к потребителю может осуществляться как через те секции, в которых установлена аппаратура, так и через специальные секции. Причем каждая из секций конструктивно имеет возможность комплектоваться защитными панелями и дверями.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт
    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.


    Структура условного обозначения:


    Схемы электрические для щитов ГРЩ предоставляются заказчиком и могут меняться в зависимости от проекта.



    Технические характеристики

    Номинальное напряжение, В 380
    Номинальное напряжение цепей управления, В 220
    Частота, Гц 50
    Номинальный ток сборных шин, А 600; 1000; 1500;2000
    Ток электродинамической стойкости сборных шин, кА 30; 50
    Номинальные токи панелей, А вводные (ШВ) ГРЩ - от 250 до 4000 линейные (ШЛ) ГРЩ - 100; 200; 250; 400; 600;400 секционные (ШС) ГРЩ - 600; 1000; 1500
    Степень защиты по ГОСТ 14254-80 с лицевой стороны - IP20 с остальных сторон - IP00
    Количество вводов Конструктивно может иметь один или два ввода, а также дополнительный ввод от дизель-генератора.
    Климатические условия Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69 УХЛ
    Габаритные размеры ГРЩ состоит из шкафов высотой 2000 мм, глубиной 600-800 мм, шириной (одна панель) 600-800 мм
    Комплектация ГРЩ может комплектоваться, в зависимости от требований заказчика, вводными и секционными выключателями с системой автоматического ввода резерва.
