    В электротехническом оборудовании жилых многоквартирных домов устройство этажное распределительное блочное УЭРБ – система, которая позволяет принимать, учитывать и распределять электроэнергию вдоль силового питающего стояка. Как правило, такой электрощит устанавливается на лестничной площадке и служит связующим звеном между электросетью каждой отдельной квартиры и центральной силовой магистралью.

    В зависимости от особенностей конкретного строения, мощности и характеристик сети лучшим решением могут быть щиты УЭРБ с теми или иными параметрами. Так, на сегодняшний день такое оборудование выпускается с выходами на разное количество квартирных счетчиков (от 1 до 8), с разным числом фаз на входе (от 1 до 3), с различающимися схемами прокладки магистралей, видами климатического исполнения, размерами и т. д. Важным свойством УЭРБ является и способ прокладки слаботочных сетей (если они предусмотрены в данной модификации): справа или слева от силовых магистралей, в специальной нише или по раме.

    В стандартной ситуации элементы конструкции поставляются отдельно. Сборка щитов УЭРБ и его подключение осуществляются непосредственно на объекте во время строительства, при ремонте или модернизации электросетей. Размещается система в специальной технической нише у силового питающего стояка.

    Расчетная мощность потребления непосредственно зависит от количества фаз на входе выбранной модели. В однофазных моделях этот показатель не превышает 11 кВт на квартиру. В наиболее мощных, трехфазных, модификациях он может достигать 32 кВт и выше. Такой диапазон позволяет подобрать механизм, соответствующий практическим потребностям дома идеально, без переплат за лишний функционал, но с соблюдением всех требований пожарной и электротехнической безопасности.



    Производство и сборка щитов УЭРБ от компании "СИ Электро" ©



    В электротехническом оборудовании жилых многоквартирных домов устройство этажное распределительное блочное УЭРБ – система, которая позволяет принимать, учитывать и распределять электроэнергию вдоль силового питающего стояка. Как правило, такая конструкция устанавливается на лестничной площадке и служит связующим звеном между электросетью каждой отдельной квартиры и центральной силовой магистралью.

  •

    Главная / Низковольтные комплектные устройства

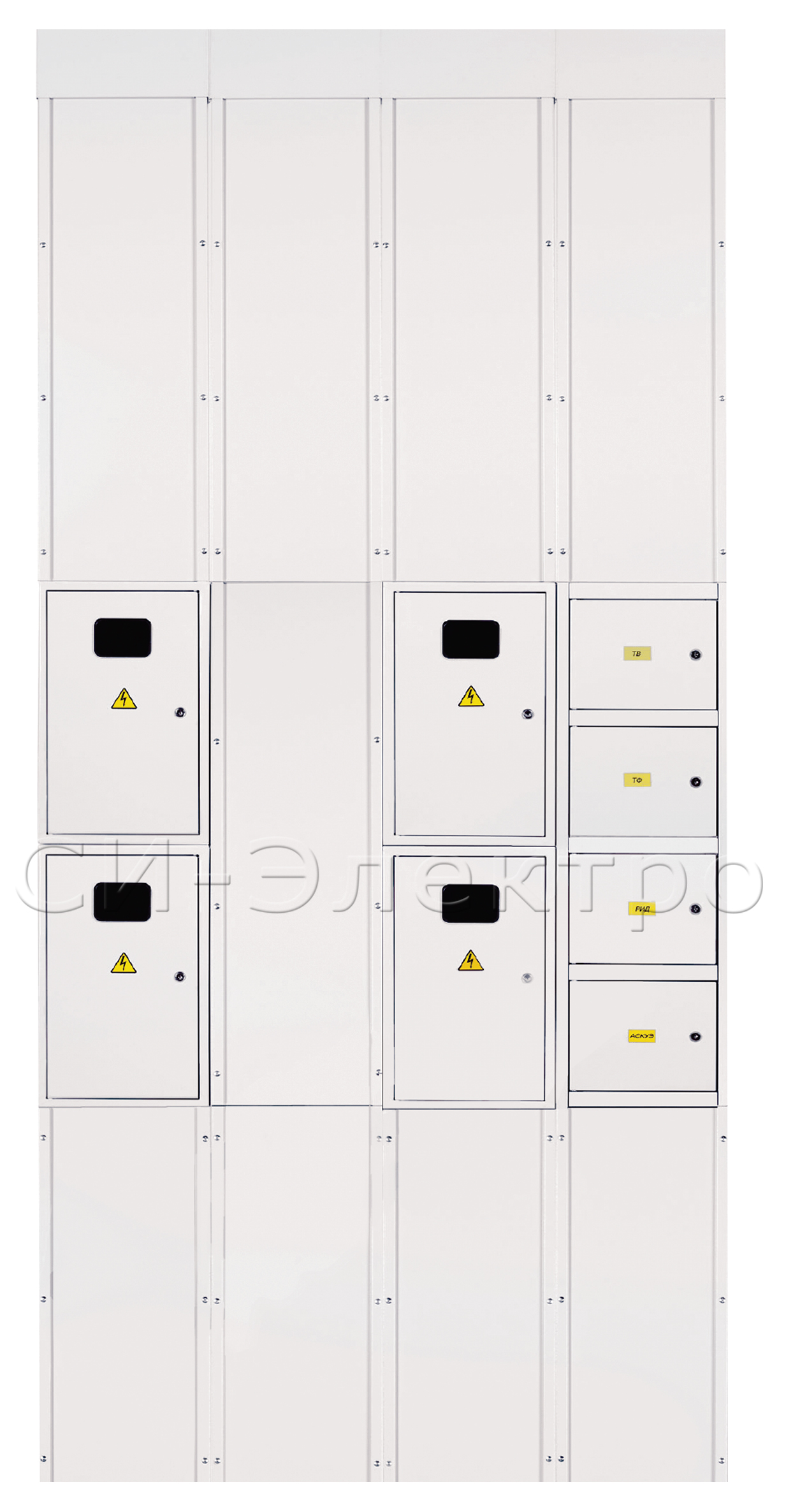

    Устройство этажное распределительное блочное УЭРБ

    Устройство этажное распределительное блочное УЭРБ


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт УРЭБ [275 Kb]


    Описание

    Назначение:
    Назначением устройств серии УЭРБ является прием, перераспределение и учет электроэнергии. Так же устройство УЭРБ выполняет функции защиты линий потребителей от чрезмерных перегрузок и токов короткого замыкания в сетях с глухозаземлённой нейтралью трехфазного переменного тока напряжением 380/220В, частотой 50 Гц, от утечек на землю, а так же может служить базой для размещения слаботочной низковольтной аппаратуры связи и сигнализации.


    Область и условия применения:
    УЭРБ могут устанавливаться на этажах жилых, коммунально-бытовых и общественных объектов, где схема электроснабжения квартир предусматривает осуществление ввода и учёта электрической энергии посредством этажных щитов, а распределение по групповым линиям потребления - в осветительных щитках, размещаемых в жилых помещениях.
    Устройство предназначено для эксплуатации в следующих условиях:
     • Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м, температура окружающей среды от +5°С до +40°С при относительной влажности не более 60% при температуре +20°С.
     • Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
     • Место установки устройства УЭРБ - защищенное от попадания воды, непосредственного воздействия радиации, ударов и сильной тряски.

    Конструктивное исполнение:
    УЭРБ представляет собой сборную конструкцию, которая собирается из элементов, поставляемых отдельно. Типовые модификации УЭРБ имеют отличия между собой количеством подключаемых к устройству квартир и порядком расположения силовых и слаботочных магистралей (с правым и левым расположением).
    УЭРБ сочетает в себе все достоинства Щита Этажного, удобство конструкции УЭРБ и имеет расширенные возможности исполнения на 5 - 9 квартир.
    Предусматриваемая УЭРБ мощность потребления при однофазном вводе до 11кВт на одну квартиру, при трехфазном вводе - до 32 кВт.
    Устройство УЭРБ может быть использовано при прокладке силового питающего стояка в электротехнической нише. Возможен вариант прокладки силового питающего стояка по раме УЭРБ, поставляемой отдельно, сопряжение которой с основной конструкцией обеспечивается посредством болтовых соединений. Конструктивно УЭРБ имеет возможность предусматривать подключение к питающему стояку и организацию учета электроэнергии от 1 до 8 квартир. Конструкцией корпуса УЭРБ так же предусмотрена слаботочных низковольтных сетей в специально подготовленной нише, или по раме. Существуют модификации, в которых прокладки слаботочных магистралей не предусматривается.
    Корпус УЭРБ имеет навесную конструкцию и состоит из 4 основных отсеков:
     1. Отсек для силовых магистралей
     2. Слаботочный отсек
     3. Вводно учётный
     4. Распределительный

    Основные преимущества:
     1. Навесная конструкция позволяет проводить монтаж без штрабления стен
     2. Варианты исполнения до 9 квартир в одном устройстве
     3. Возможность монтажа на каждую квартиру до 12 модулей автоматики
     4. Силовые и низковольтные линии разделены по отдельным каналам
     5. Слаботочная аппаратура монтируется в отдельных запираемых ящиках
     6. При 6 квартирном исполнении не требуется дополнительный силовой отсек (в отличии от УЭРМС), что позволяет существенно экономить средства за счёт экономии провода.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт.

    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

    Структура условного обозначения:


    Схемы электрические для щита УЭРБ
    предоставляются заказчиком и могут меняться в зависимости от проекта.





    Технические характеристики

    Номинальное напряжение, В 380 / 220
    Частота, Гц 50
    Номинальный ток аппарата перед счетчиком электрической энергии, А 63
    Номинальный ток вводного аппарата в квартиру 31,5; 40; 50
    Степень защиты по ГОСТ 14254-80 :
    с лицевой стороны IP31
    с остальных сторон IP00
