    Вводно-распределительные устройства серии ВРУ 85

    Вводно-распределительные устройства серии ВРУ 85
    • Вводно-распределительные устройства серии ВРУ 85
    • Вводно-распределительные устройства серии ВРУ 85
    • Вводно-распределительные устройства серии ВРУ 85
    • Вводно-распределительные устройства серии ВРУ 85
    • Вводно-распределительные устройства серии ВРУ 85


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт ВРУ 8505 [274 Kb]


    Связанные статьи
    Устанавливаем новый электросчетчик правильно

    Описание

    Назначение:
    Назначением вводно-распределительных устройств серии ВРУ 8503, ВРУ 8504, ВРУ 8505 является прием, перераспределение и учет электроэнергии в электрических сетях, имеющих следующие характеристики: напряжение 380/220В трехфазного переменного тока; частота 50 Гц; глухо заземленная нейтраль.  Так же функциями устройств серии ВРУ 85, являются защита линий потребителей от чрезмерных перегрузок и коротких замыканий, нечастые (не более 6 включений в час) оперативных коммутаций электросетей.

    Область и условия применения:
    Устройства вводно-распределительные серии ВРУ 8503, ВРУ 8504, ВРУ 8505 могут применяться в жилых и общественных зданиях.
    Устройство предназначено для эксплуатации в следующих условиях:
    Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +1°С до +40°С при относительной влажности не более 60% при температуре +20°С.
    Место установки, защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

    Конструктивное исполнение:
    По назначению панели ВРУ изготавливаются следующих видов:
     • вводные с выключателем врубными (ВР);
     • вводные с переключателем врубным (ВП);
     • вводные с выключателями автоматическими (ВА);
     • распределительные с выключателями автоматическими на от ходящих линиях;
     • распределительные с автоматикой управления освещением леснично-лифтового узла и коридоров;
     • распределительные с отделением учета;
     • панели со станциями автоматического включения резерва (АВР);
     • 2х и 3х-кабельные сборки-приставки (КП2 и КПЗ);

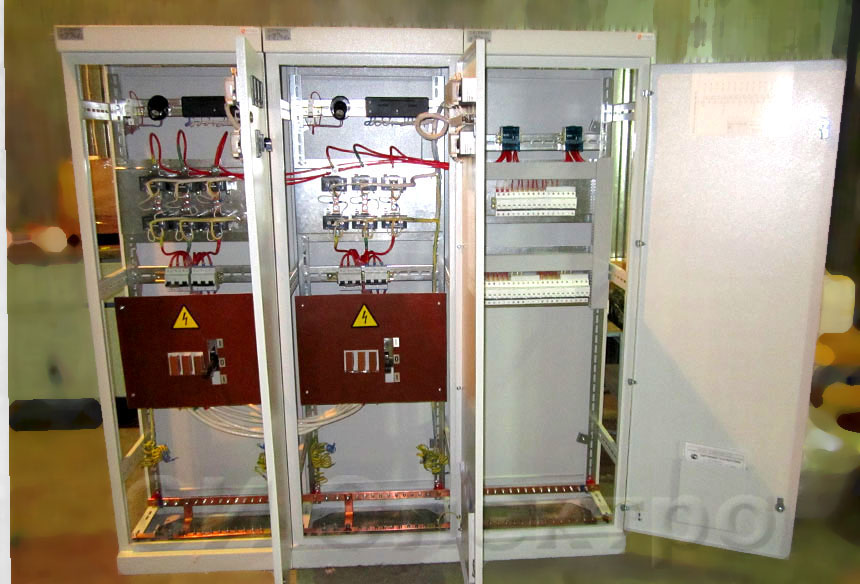

    Для комплектации устройства серии ВРУ 85хх используются панели одностороннего обслуживания. Каждая такая панель представляет собой сварную металлическую конструкцию, выполненную из гнутых стальных профилей. Внутри панели размещена электроаппаратура главных и вспомогательных цепей.
    Для вводных панелей ВРУ 85 конструктивно предусмотрено отделение учета, предназначенное для установки трансформаторов тока, трехфазного счетчика, приборов контроля параметров тока и напряжения и отделение ввода, в котором смонтированы предохранители и рубильники (переключатели).
    Конструкция распределительных панелей предусматривает монтаж электромагнитных пускателей, автоматических выключателей, и устройств защитного отключения (УЗО). В распределительных панелях с отделением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик.
    Фасадная дверь обеспечивает доступ в панель. Ввод питающих кабелей, в соответствии с конструкцией корпуса ВРУ 85 может осуществляется снизу, а вывод проводов линий потребителей может осуществляться  как снизу, так и сверху.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт
    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.



    Структура условного обозначения:


    Схемы электрические для ВРУ 85
    предоставляются заказчиком и могут меняться в зависимости от проекта.

    Технические характеристики

    Номинальный ток 16-630 А
    Напряжение 220/380В
    Толщина металла 1,2 / 1,5 мм
    Тип покрытия порошковое эпоксидно-полиэфирное
    Цвет RAL 7035
    Степень защиты, создаваемая оболочкой IP 30
