    Устройство автоматического включения резерва ЩАП применяются на предприятиях для автоматического перевода всех потребителей на резервное питание. Сходными с ними характеристиками обладает устройство автоматического включения резерва (АВР), и требования, предъявляемые ко всему подобному оборудованию, примерно одинаковы.

    Как следует из технических характеристик, щитов типа ЩАП контролирует наличие напряжения в основной цепи питания и в случае возникновения нештатной ситуации переключает оборудование на резервное питание. А при восстановлении основного источника питания он автоматически переходит на основную линию.

    Основное требование к ЩАП - это, прежде всего, скорость включения резервной линии. А также обязательность срабатывания вне зависимости от причины аварии. И срабатывать устройство должно однократно. Сегодня сборка щитов ЩАП производится на российских предприятиях с применением отечественных и импортных комплектующих и может вестись как по типовым схемам, так и по индивидуальному заказу.

    Устанавливаются щиты автоматического переключения на резерв как в административных, так и в общественных зданиях.
    Щит ЩАП не рассчитан на работу в агрессивной и взрывоопасной среде и при высоких температурах. При соблюдении этих требований прибор надежен и незаменим на производстве.

    ____________________________________________________

    Производство и сборка щитков ЩАП от компании "СИ Электро" ©



    Устройство автоматического включения резерва ЩАП применяются на предприятиях для автоматического перевода всех потребителей на резервное питание. Сходными с ним характеристиками обладает устройство автоматического включения резерва (АВР) и требования, предъявляемые ко всему подобному оборудованию примерно одинаковы. Подробнее...

  •

    Главная / Низковольтные комплектные устройства

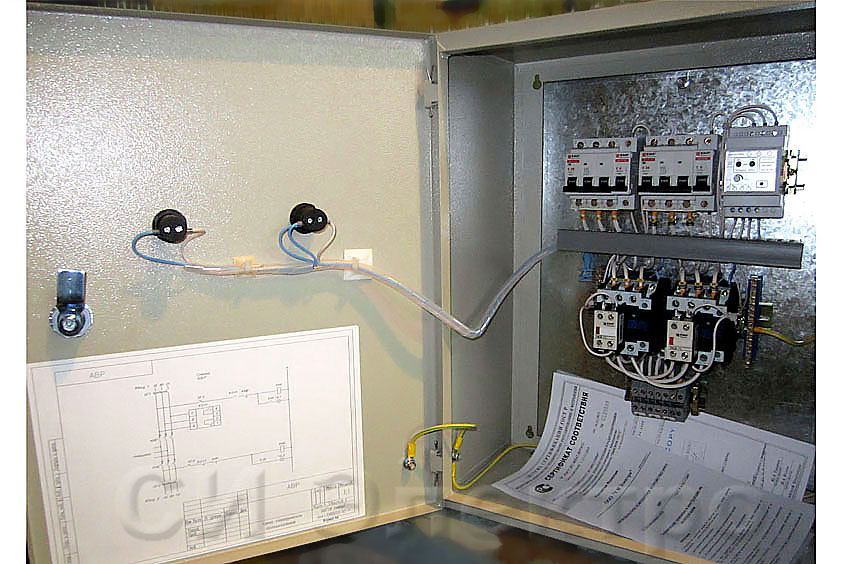

    Устройство автоматического включения резерва ЩАП

    Устройство автоматического включения резерва ЩАП
    • Устройство автоматического включения резерва ЩАП
    • Устройство автоматического включения резерва ЩАП
    • Устройство автоматического включения резерва ЩАП
    • Устройство автоматического включения резерва ЩАП


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт ЩАП [277 Kb]


    Связанные статьи
    Устанавливаем новый электросчетчик правильно
    Автоматический выключатель ВА47-29

    Описание

    Назначение:
    Назначением устройств автоматического переключения на резерв ЩАП является, в случае возникновения аварийных ситуаций на основном вводе, автоматическое переключение линии электроснабжения, питающей приборы, силовое электрооборудование и освещения с основного ввода на резервный ввод, и при восстановлении основного питания электроприемников возврат в исходное состояние. Также  щиты ЩАП выполняют функцию защиты отходящих электрических линий при значительных перегрузках и коротких замыканиях в трехфазных сетях переменного тока напряжением 380/220В частотой до 60 Гц.
    Применение щитов ЩАП позволяет решать следующие задачи: обеспечение бесперебойного питания потребителей напряжением 380/220 В от одного из нескольких (двух и более) автономных источников (основной источник, резервный и т.д.) или дизель генератора (ДГ); распределение питания между потребителями и защита технологического электрооборудования от перегрузок и токов КЗ; при отсутствии напряжения на основном вводе переключение питания в автоматическом режиме на резервный ввод; переключение питания на ДГ в ручном режиме; защита технологического электрооборудования от атмосферных грозовых разрядов; осуществление учета потребления электроэнергии; обеспечение бесперебойного электроснабжения при проведении регламентных работ.

    Область и условия применения:

    Возможно применение щитов ЩАП в производственных, административных, общественных зданиях на промышленных объектах и объектах гражданского строительства, в базовых станциях сотовой связи, и др.
    Условия обеспечивающие нормальную эксплуатацию щитов ЩАП:
     • Температура окружающего воздуха от -5 С до +40 С;
     • Высота над уровнем моря не более 2000 м;
     • Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию;
     • Степень защиты – IP31, IP54 по ГОСТ Р 51321.1 - 2007.

    Конструктивное исполнение:
    Изделие представляет собой шкаф(ы) каркасной или ящик(и) бескаркасной конструкции, в котором устанавливается комплект коммутационной аппаратуры, согласно схемы заказчика.
    Конструктивное исполнение по виду установки:
     -   навесное;
     -   напольное.
    В зависимости от типа используемых на вводе выключателей, схемы устройства автоматического переключения на резерв ЩАП имеют два варианта исполнения:
     • с автоматическим выключателем на каждом вводе (устанавливается на панели с аппаратурой);
     • с пакетным выключателем на каждом вводе (устанавливается на двери щитка).


    Комплект поставки:
    В комплект поставки входят:
       •   изделие в комплектации, согласно заказа;
       •   ключ на каждый тип замка по - 1 шт;
       •   паспорт и руководство по эксплуатации - 1шт;
       •   сертификат соответствия (копия) – 1шт
    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.



    Структура условного обозначения:


    Схемы электрические для щитов ЩАП
    предоставляются заказчиком и могут меняться в зависимости от проекта.



    Технические характеристики

    ЩАП-12 Iном, А10; Uном, В220
    ЩАП-23 Iном, А15; Uном, В380/220
    ЩАП-33 Iном, А40; Uном, В380/220
    ЩАП-43 Iном, А63; Uном, В380/220
    ЩАП-53 Iном, А100; Uном, В380/220
    ЩАП-63 Iном, А160; Uном, В380/220
