    В трехфазных сетях переменного тока, имеющих номинальное напряжение до 300 В и частоту 50 Гц, используют вводно-распределительные устройства (ВРУ), относящиеся к виду электротехнических устройств. Они предназначены для приема, учета и дальнейшего распределения электроэнергии в жилых, промышленных и административных зданиях, а также для защиты электролиний от перегрузок и коротких замыканий. Некоторые виды ВРУ служат для разграничения ответственности между персоналом потребителя и персоналом городских сетей, эксплуатирующих электрические сети.

    Данные распределительные устройства различаются между собой по конструктивному исполнению, по месту и виду установки, по степени защиты, по количеству вводов (вводным схемам) и по доступу обслуживания. ВРУ комплектуются из панелей с односторонним или двухсторонним доступом, а сборка ВРУ осуществляется в металлических шкафах, имеющих защитное покрытие: полимерное порошковое или лакокрасочное.

    У вводно-распределительных устройств с односторонним доступом обслуживание происходит с фасадной стороны, а сами органы управления данных аппаратов находятся за дверями шкафа. По желанию заказчика шкафы ВРУ могут оснащаться кнопками управления, пультом и контрольно-измерительными приборами, размещенными на внешней поверхности дверей.

    Комплектация ВРУ
    из отдельно взятых панелей дает возможность использовать их для электроснабжения зданий любой конфигурации и с любым количеством этажей либо для группы помещений, входящих в состав офиса или предприятия. При этом шкафы ВРУ, один или несколько, могут иметь напольное исполнение и дополнительно быть снабжены счетчиками, автоматическими выключателями и другими составляющими.

     _______________________________

    Производство и сборка шкафов ВРУ от компании "СИ Электро" ©



    Комплектация ВРУ из отдельно взятых панелей дает возможность использовать их для электроснабжения зданий любой конфигурации и с любым количеством этажей либо для группы помещений, входящих в состав офиса или предприятия. При этом шкафы, один или несколько, могут иметь напольное исполнение и дополнительно быть снабжены счетчиками, автоматическими выключателями и другими составляющими.

  •

    Главная / Низковольтные комплектные устройства

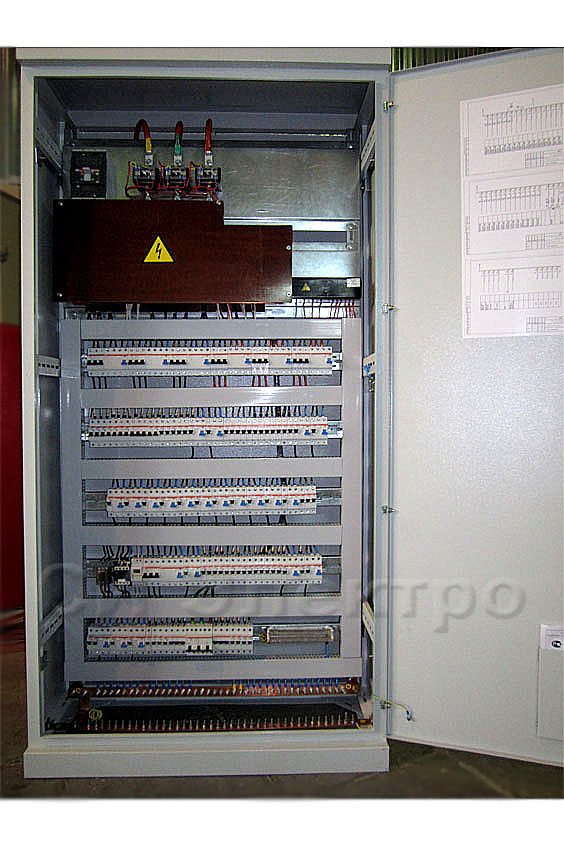

    Вводно-распределительные устройства ВРУ

    Вводно-распределительные устройства ВРУ
    • Вводно-распределительные устройства ВРУ
    • Вводно-распределительные устройства ВРУ
    • Вводно-распределительные устройства ВРУ
    • Вводно-распределительные устройства ВРУ
    • Вводно-распределительные устройства ВРУ


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт ВРУ [271 Kb]


    Связанные статьи
    Устанавливаем новый электросчетчик правильно
    Автоматический выключатель ВА47-29

    Описание



    Назначение:
    Назначением вводно-распределительного устройства ВРУ, является прием, распределение и учета электроэнергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухо заземленной нейтралью, защита линий от перегрузок и коротких замыканий, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.
    Задачи, решаемые, путем использования ВРУ: обеспечение питания потребителя напряжением 0,4кВ от 2-ух автономных источников; перераспределение питания между потребителями; переключение электропитания между секциями (вводами) в автоматическом или ручном режиме; обеспечение защиты технологического электрооборудования от атмосферных грозовых разрядов и помех; непрерывная защита кабельных линий потребителя от перегрузок и токов КЗ; постоянный учет потребления электрической энергии.


    Классификация по назначению:
     • Вводные ВА - с выключателем автоматическим;
     • Вводные ВР - с рубильником;
     • Вводные ВП - с переключателем;
     • Распределительные с выключателями автоматическими на отходящих линиях;
     • Распределительные с автоматикой управления освещением лестнично-лифтового узла и коридоров;
     • Распределительные с отделением учета;
     • Распределительные со станциями управления "АВР".

    Область и условия применения:
    Устройства ВРУ применяются для распределения электроэнергии на промышленных объектах и объектах гражданского строительства.
    Устройство предназначено для эксплуатации в следующих условиях:
        - воздействия климатических факторов внешней среды исполнение по
    ГОСТ 15150-69 – УХЛ; ГОСТ 155431-89 категория размещения - 4;
        - воздействия механических факторов - группа условий эксплуатации М1 по
    ГОСТ 17516-72;
        -высота над уровнем моря - не более 2000 м.
        -рабочее положение - вертикальное, с допустимым отклонением в
    любую сторону на 5%;
        -температура окружающей среды - в соответствии с климатическим исполнением по ГОСТ 15150-69; ГОСТ 155431-89.

    Конструктивное исполнение:
    Вводно-распределительное устройство ВРУ представляет из себя ящик(и) бескаркасной конструкции или шкаф(ы) каркасной конструкции. На каркасах устанавливаются двери и панели, далее они могут соединяться в ряд. Панели представляют собой сварные металлоконструкции, выполненные из гнутых стальных профилей, внутри панелей размещается аппаратура для главных и вспомогательных электрических цепей. Монтажные распределительные панели служат для установки комплектов коммутационной аппаратуры, которая устанавливается строго в соответствии со схемой заказчика. Коммутационный аппарат выполняет функцию базы, на которой формируется функциональный блок. Состав функционального блока - плата монтажа (на которой и монтируется аппарат) и передней панели (служит для блокирования доступа к элементам, находящимся под напряжением). По способу установки шкафы изготавливаются двух видов: напольные и навесные. Эти особенности, обеспечивают возможность ввода и вывода отходящих и питающих электрических линий снизу и сверху.
    Вводно-распределительные устройства (ВРУ) изготавливаются на ток от 16 А до 630 А. Конструкция ВРУ дает возможность иметь один или два основных ввода, а также дополнительный ввод от дизель-генератора. Конструктивно вводная панель ВРУ исключает применение шкафов учета электроэнергии совместно с вводной панелью.
    Вводный отсек конструктивно отделен от отсека учета электроэнергии, который разделяется на две части:
     •  Отсек  счетчика электроэнергии, дверь закрывающая отсек пломбируется.
     • Отсек в котором смонтированы шесть трансформаторов тока (три из них предназначены для подключения счетчика электроэнергии, три - для подключения контрольно-измерительных приборов(амперметров, вольтметров), оборудованный прозрачной пломбируемой панелью. Высота панели составляет 2000 мм.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт
    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.



    Структура условного обозначения:

    Схемы электрические для ВРУ предоставляются заказчиком и могут меняться в зависимости от проекта.



    Технические характеристики

    Номинальный ток в зависимости от модификации - от 16 до 630 А
    Напряжение 220/380В
    Толщина металла 0,8 / 1,2 / 1,5 мм
    Тип покрытия порошковое эпоксидно-полиэфирное
    Степень защиты, создаваемая оболочкой IP 40 или IP 54
    Угол открывания дверей не менее 90
    Тип применяемых аппаратов модульные (с дополнительным применение Din-рейки) и приборы с иным способом монтажа

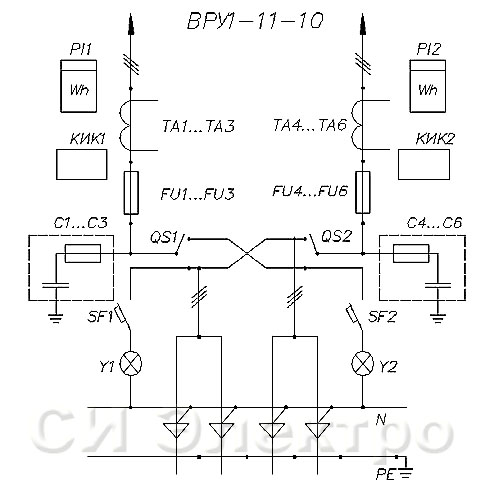

    • Схема ВРУ1-11-10

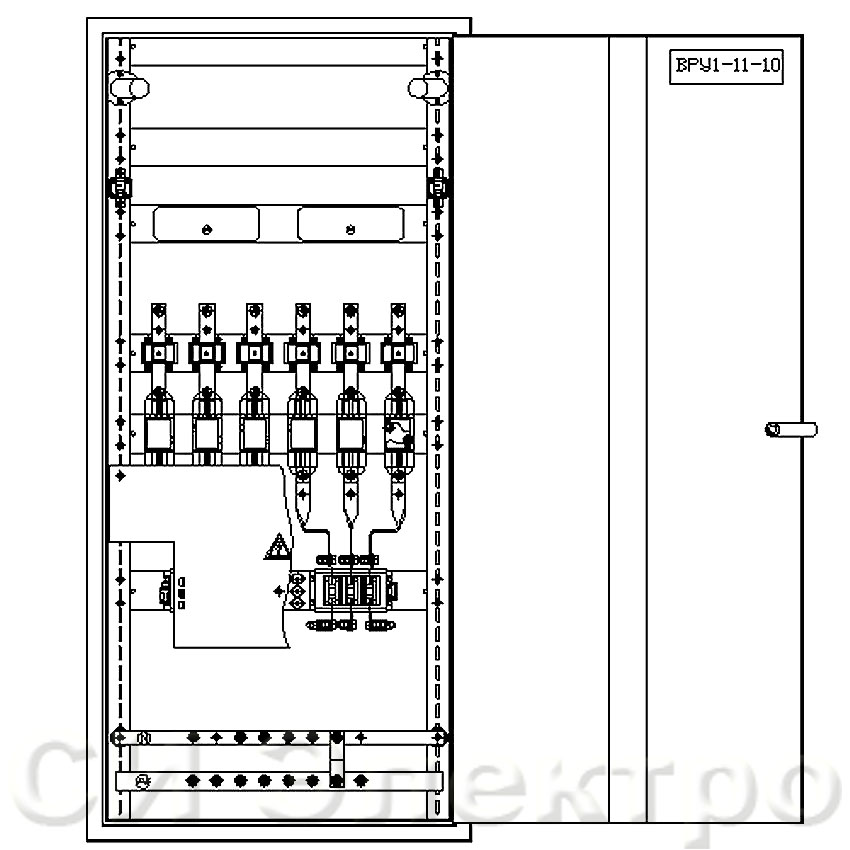

    • ВРУ1-11-10

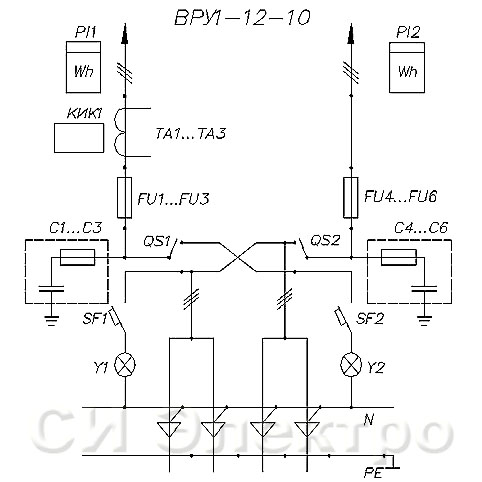

    • Схема ВРУ1-12-10

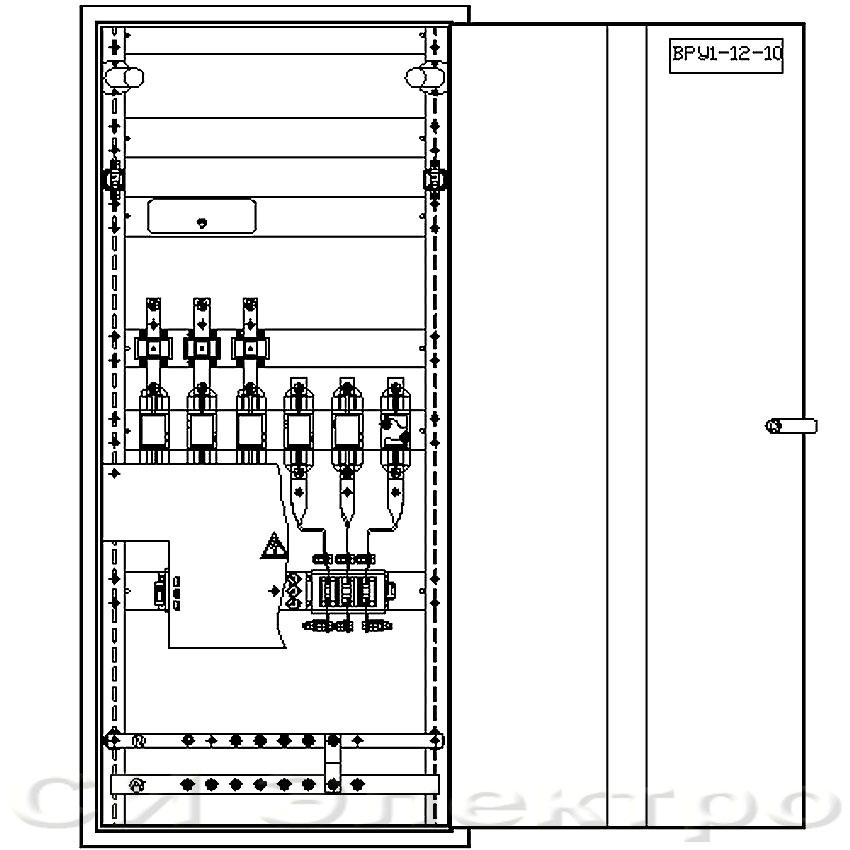

    • ВРУ1-12-10

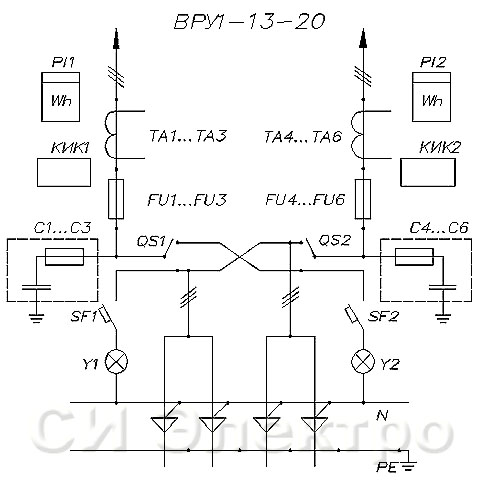

    • Схема ВРУ1-13-20
    • ВРУ1-13-20

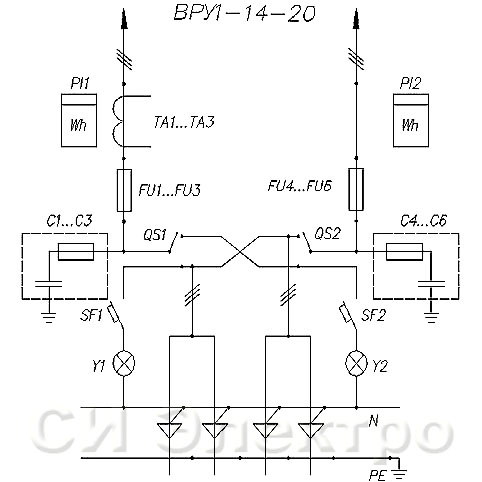

    • Схема ВРУ1-14-20
    • ВРУ1-14-20

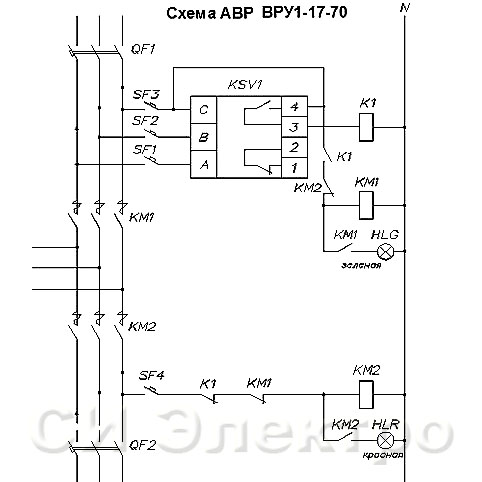

    • Схема ВРУ1-17-70
    • ВРУ1-17-70

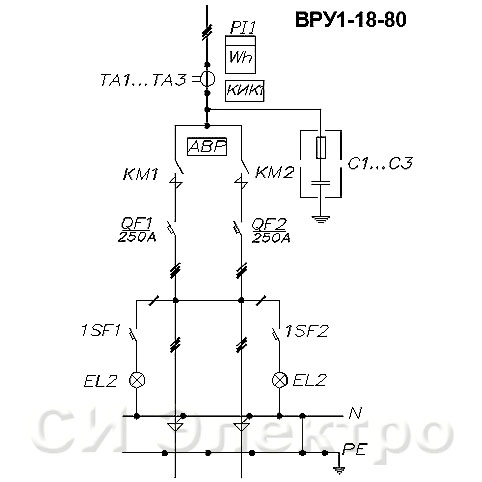

    • Схема ВРУ1-18-80

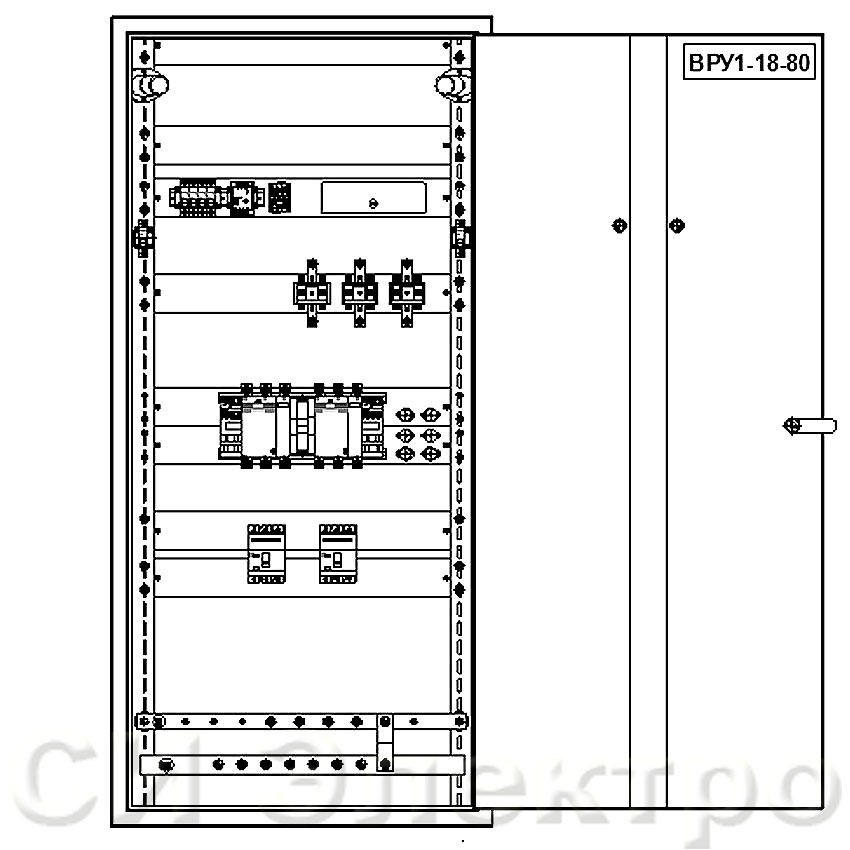

    • ВРУ1-18-80

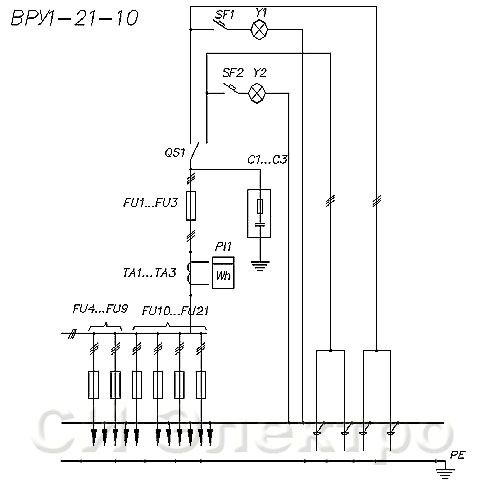

    • Схема ВРУ1-21-10
    • ВРУ1-21-10

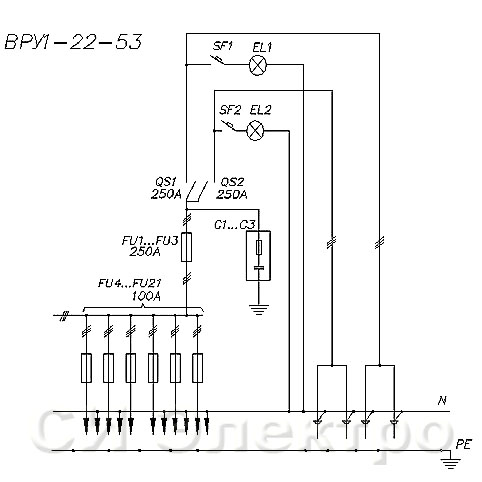

    • Схема ВРУ1-22-53
    • ВРУ1-22-53

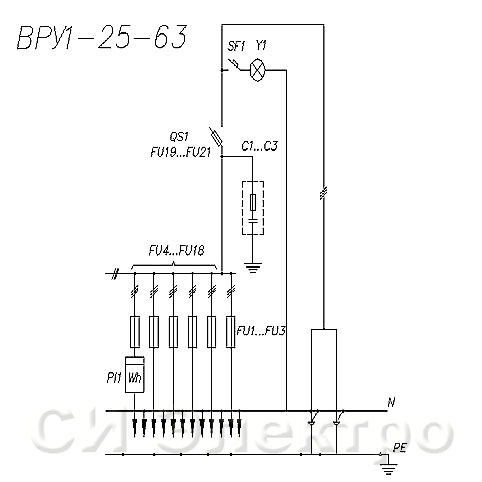

    • Схема ВРУ1-25-63
    • ВРУ1-25-63

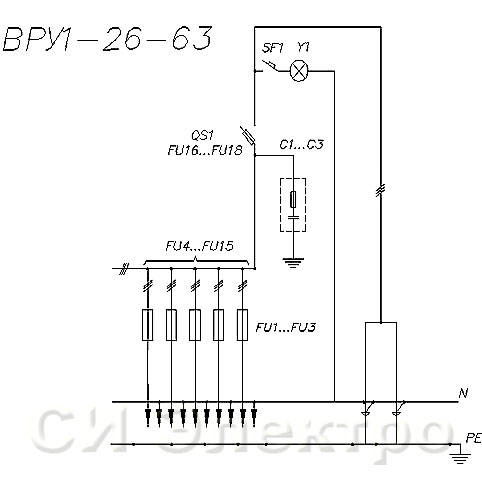

    • Схема ВРУ1-26-63

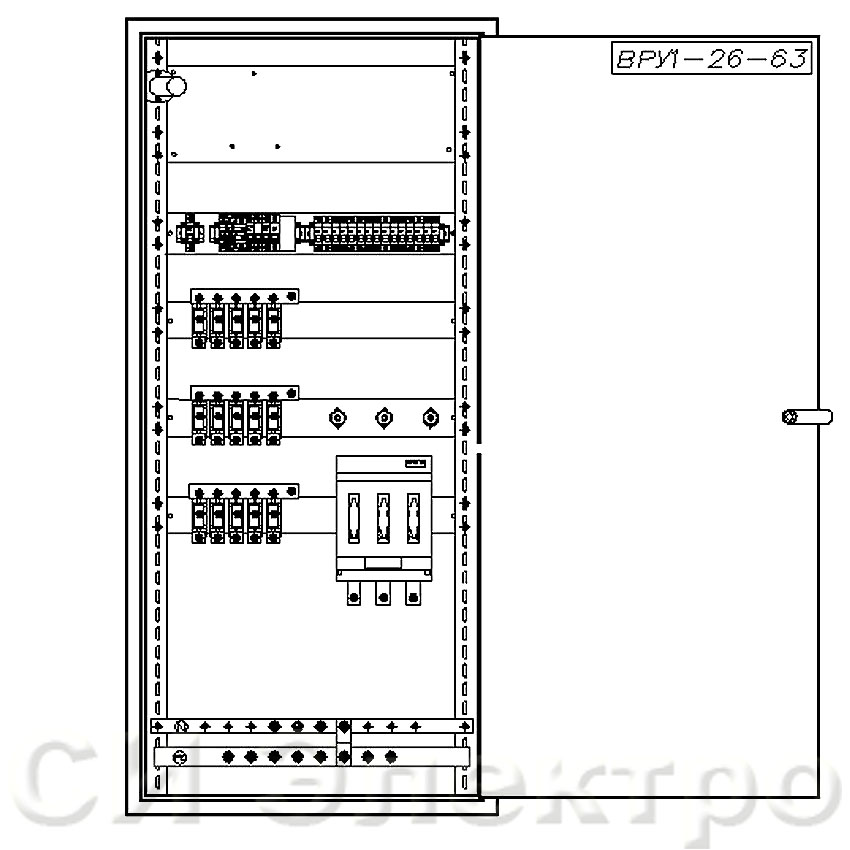

    • ВРУ1-26-63

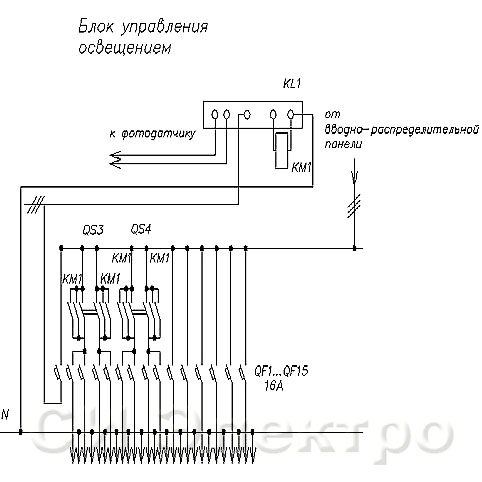

    • Схема блока управленя освещением ВРУ
