    Корпус ЩО-70 — это сборно-разборная конструкция, выполняемая из сложных металлопрофилей. Металл корпуса может иметь толщину, варьирующуюся в пределах 1,2–2 мм, а толщина металла двери составляет 1 мм. Монтажной основой шкафа ЩО 70 является цоколь. К нему в свою очередь последовательно крепят все прочие компоненты каркаса, после чего навешивают дверь. Вверху шкафа расположена панель с монтажными отверстиями для крепления приборов. Настенные распределительные шкафы Що 70 на фасадной стороне имеют специальные прорези под ручку, посредством которой осуществляется включение-выключение рубильника. Благодаря использованию в конструкции сложных профилей металлокорпус ЩО отличается хорошими показателями жесткости и прочности. Поставка каркасов распределительных силовых шкафов происходит в уже собранном виде, что существенно экономит время монтажа.

    Стандартный комплект поставки включает:

    • корпус собранный или разобранный;
    • вертикальные уголки для установки монтажных панелей в количестве 2 шт.;
    • монтажные панели 700 х 80 мм в количестве 6 шт.

    Поставка торцевых панелей ЩО-70 осуществляется отдельно по дополнительному заказу, поскольку они не входят в состав стандартного комплекта поставки.

    Обращайтесь к нам!

    Решив обратиться в электротехническую компанию "СИ Электро" с целью купить шкафы ЩО 70, вы делаете правильный выбор. Прочность и жесткость корпусов, удобство монтажа в них оборудования, небольшая масса и другие эксплуатационные преимущества делают наши изделия предельно оптимальными по соотношению параметров качество/стоимость. Получить необходимые консультации и сделать заказ можно любым удобным способом, воспользовавшись разделом «Контакты» данного сайта.

    ____________________________________________________

    Производство и сборка шкафов ЩО 70 от компании "СИ Электро" ©



    Корпус ЩО-70 — это сборно-разборная конструкция, выполняемая из сложных металлопрофилей. Металл корпуса может иметь толщину, варьирующуюся в пределах 1,2–2 мм, а толщина металла двери составляет 1 мм. Монтажной основой шкафа ЩО 70 является цоколь. К нему в свою очередь последовательно крепят все прочие компоненты каркаса, после чего навешивают дверь. Вверху шкафа расположена панель с монтажными отверстиями для крепления приборов. Настенные распределительные шкафы Що 70 на фасадной стороне имеют специальные прорези под ручку, посредством которой осуществляется включение-выключение рубильника. Благодаря использованию в конструкции сложных профилей металлокорпус ЩО отличается хорошими показателями жесткости и прочности. Поставка каркасов распределительных силовых шкафов происходит в уже собранном виде, что существенно экономит время монтажа. Подробнее...

  •

    Главная / Металлокорпуса

    Корпуса ЩО-70

    Корпуса ЩО-70


    Описание

    Технические характеристики


    Связанные статьи
    Устанавливаем новый электросчетчик правильно
    Автоматический выключатель ВА47-29

    Описание

    Назначение:
    Корпуса ЩО70 предназначены для комплектования шкафов распределительных , а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с напряжением до 10кВ. Каркасы ЩО-70 можно объединять в линейку, образуя единую схему распределительного щита.

    Общие характеристики:
    Степень защиты с фасадной стороны IP20/IP00
    Номинальный ток 2000А
    Номинальное напряжение 10кВ
    Климатическое исполнение УХЛ4
    Покрытие эпоксидно-полиэфирное
    Цвет RAL 7035

    Особенности конструкции:
    Корпус ЩО-70 представляет собой сборно-разборную конструкцию из сложных профилей. Толщина металла корпуса от 1,2 до 2 мм. Толщина металла двери – 1мм. Основу шкафа составляет цоколь на котором последовательно крепятся все элементы каркаса и навешивается дверь. В верхней части шкафа имеется панель с отверстиями для приборов. На фасадной стороне настенного распределительного шкафа предусмотрены прорези под ручку управления рубильником. Сложная конструкция профилей обеспечивает отличную прочность и жесткость. Каркасы шкафов распределительных силовых поставляются в собранном виде, что позволяет снизить затраты времени на монтаж. Отдельно поставляются боковые панели.

    Основные преимущества:
      • Повышенная жесткость и прочность
      • Возможность объединения в линейку

    Комплект поставки:
    • Корпус в собранном (разобранном) виде
    • Замки -2 шт.
    • Панель приборов - 1 шт.
    • Профиль перфорированный- 6 шт.
    • Вертикальный уголок для крепления монтажных панелей – 2шт
    • Монтажная панель 700х80мм – 6шт.
    • Комплект крепежных резьюовых элементов
    • Корман для документов

     Торцевые панели, задняя стенка и крыша ЩО-70 не входят в стандартный комплект поставки и заказываются дополнительно.



    Технические характеристики

    Наименование корпуса Габариты ВхШхГ
    ЩО-70 2000х600х600
    ЩО-70 2000х800х600
    ЩО-70 2000х1000х600
    ЩО-70 2200х600х600
    ЩО-70 2200х800х600
    ЩО-70 2200х1000х600
    ЩО-70 2200х400х600
    ЩО-70 200х800х800
    ЩО-70 2000х800х800
    ЩО-70 2200х600х800
    ЩО-70 2000х600х800

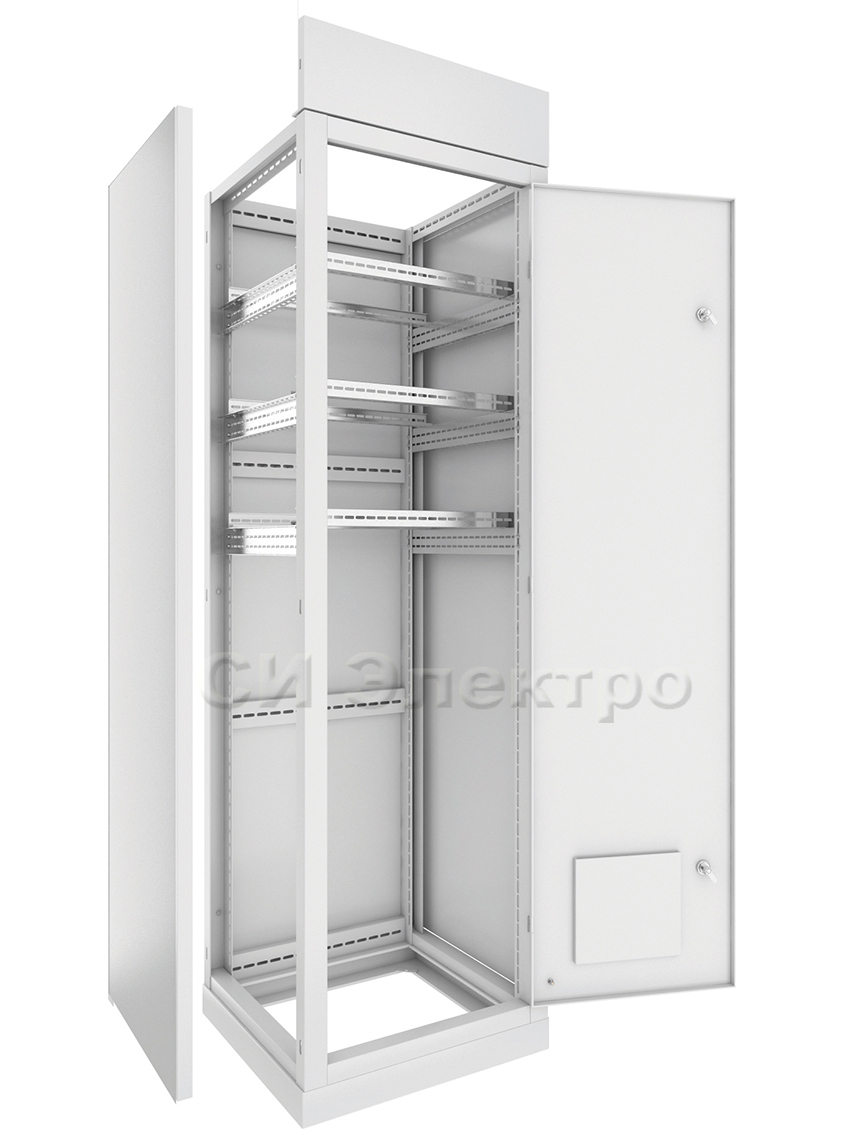

    • Корпус ЩО-70

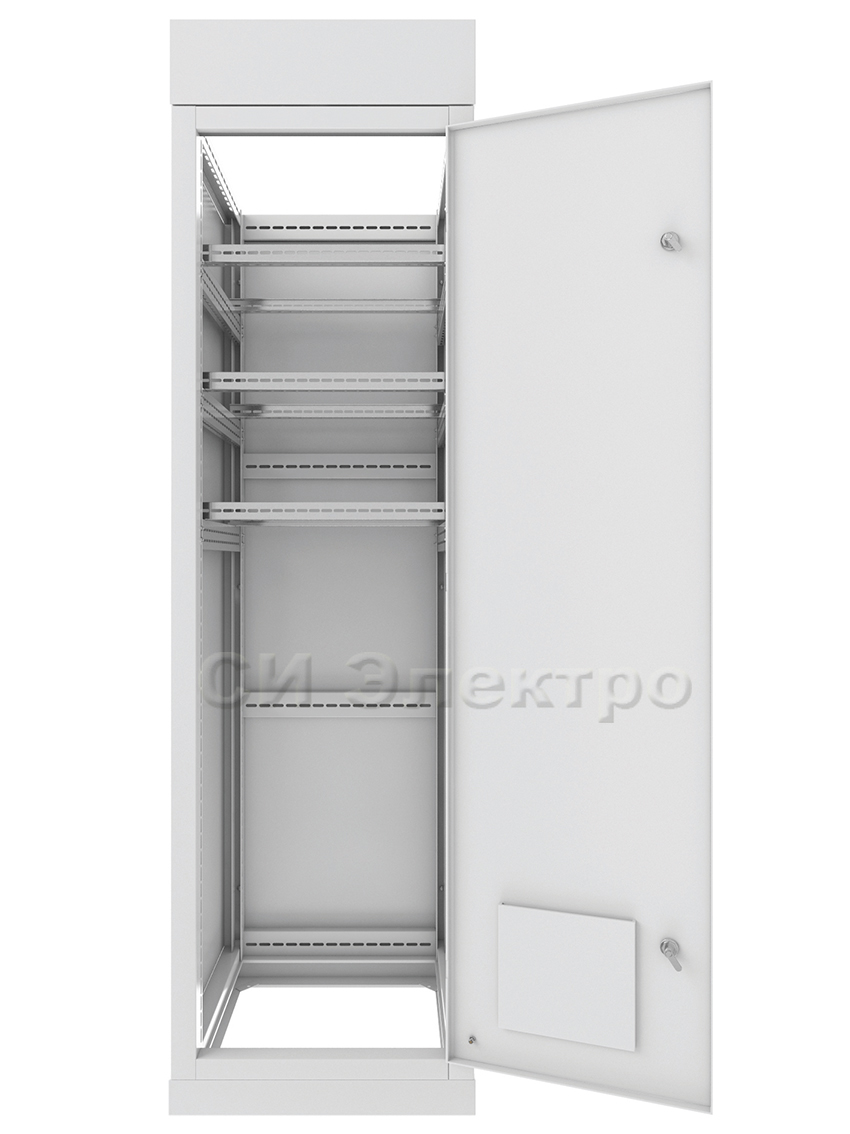

    • Корпус ЩО-70

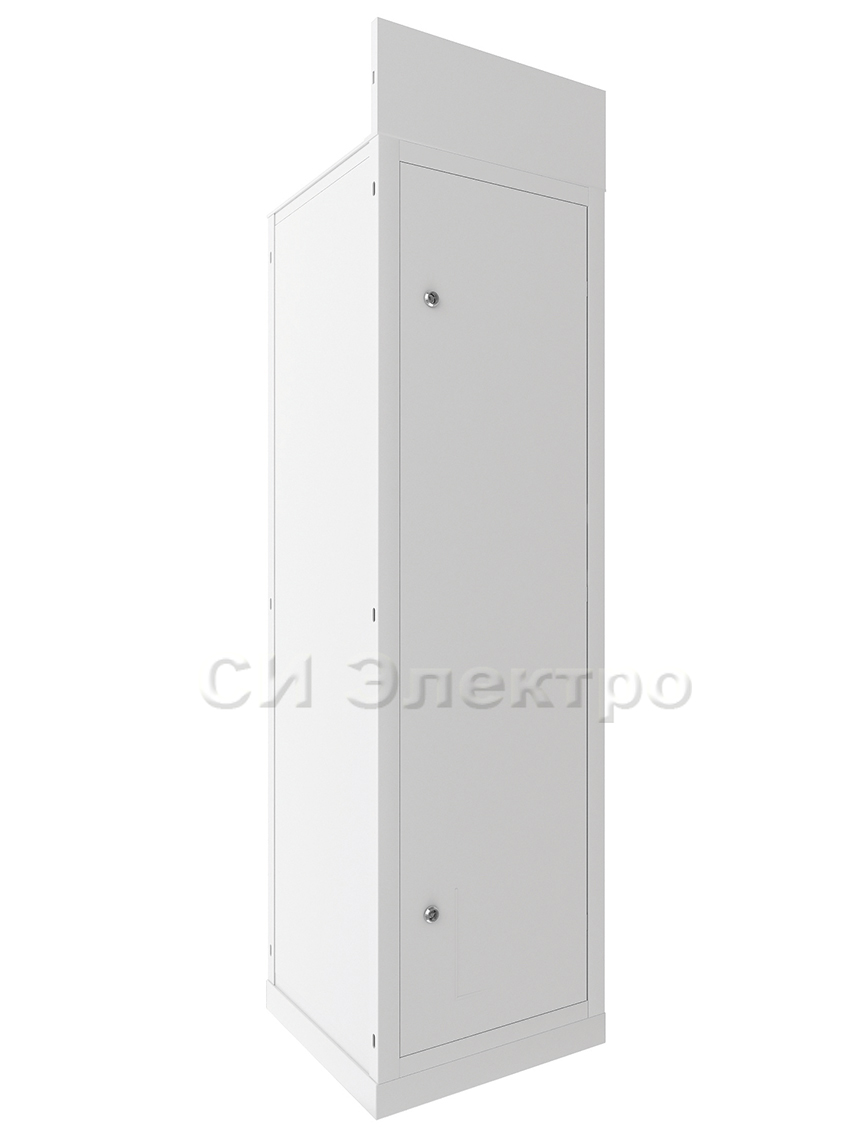

    • Корпус ЩО-70

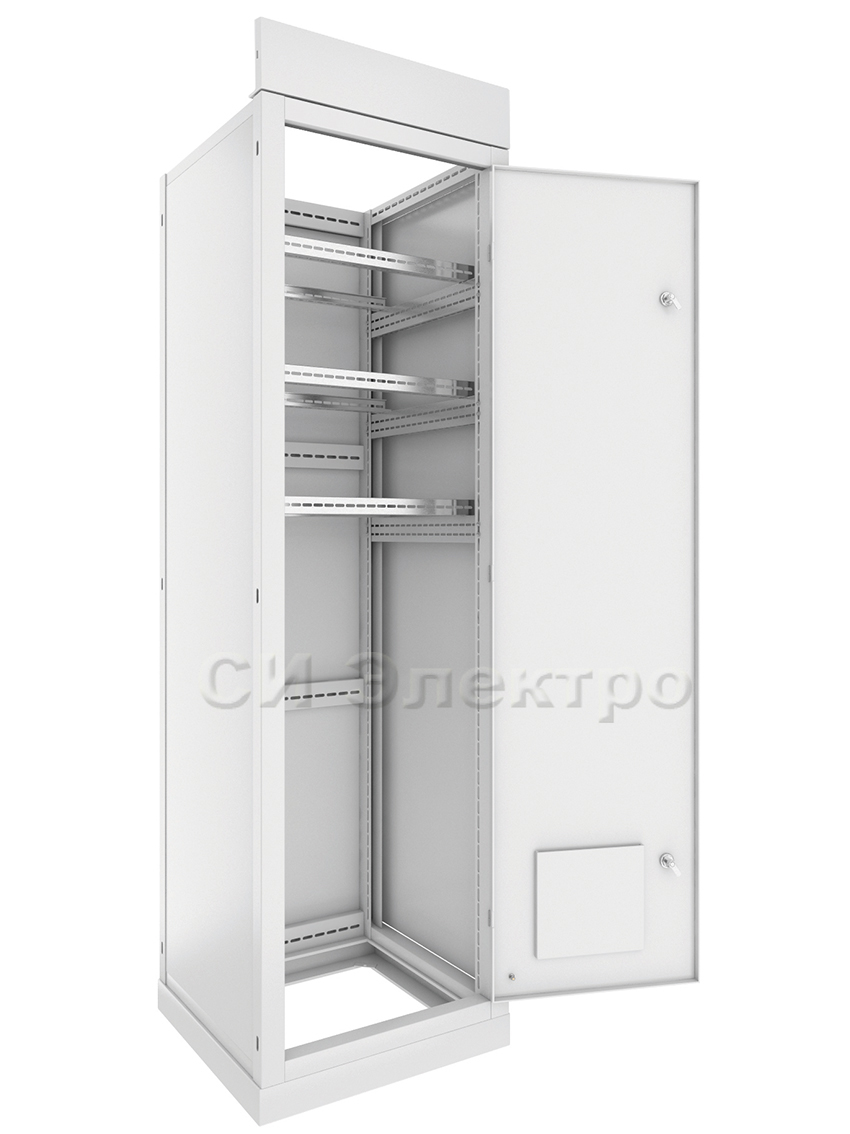

    • Корпус ЩО-70
