    Щит управления освещением представляет собой конструкцию, выполненную в виде металлического ящика с дверцей на лицевой стороне. Во избежание несанкционированного доступа дверца снабжена запорным устройством.

    Устройство применяется для управления осветительными приборами в пределах крупных жилых объектов или зданий общественного пользования. Оно отличается универсальным характером применения и потому может быть установлено посредством специальных кронштейнов на стену или вмонтировано непосредственно в нее.

    Щит освещения, помимо основной функции, то есть включения и отключения, способен обеспечивать аварийное разъединение электрической цепи при коротком замыкании или в случае перегрузки. Таким образом, устанавливая щит освещения, вы получаете контроль над определённым количеством осветительных приборов на отдельно взятом этаже или во всем здании и, кроме того, обеспечиваете эффективную защиту внутренней цепи в случае нештатных ситуаций.

    Щиты ОЩВ нашли широкое применение при обустройстве зданий жилого, административного и общественного назначения. При необходимости эти устройства могут быть использованы в загородных частных домах.

    Использование щитков осветительных обеспечивает простоту и удобство, поскольку требуемое количество выключателей аккумулированы на одной панели. Более того, использование этих устройств гарантирует безопасность, так как провода или металлические элементы, проводящие ток, надёжно изолированы и укрыты корпусом. Доступ к выключателям осуществляется посредством дверцы, расположенной на передней панели. Во избежание несанкционированного проникновения дверца оснащена запорным устройством.

    ___________________________________________________________

    Страница соответствует поисковым фразам: ОЩВ, щиты освещения, Щит освещения, щит управления освещением, щит освещения цена, распределительные, щиты, щитки, осветительные, щит освещения ощв, щит ощв, щитки осветительные ощв, щиты ощв.

    Производство и сборка щитов освещения ОЩВ от компании "СИ Электро" ©



    Щит освещения, помимо основной функции, то есть включения и отключения, способен обеспечивать аварийное разъединение электрической цепи при коротком замыкании или в случае перегрузки. Таким образом, устанавливая щит освещения, вы получаете контроль над определённым количеством осветительных приборов...

  •

    Главная / Низковольтные комплектные устройства

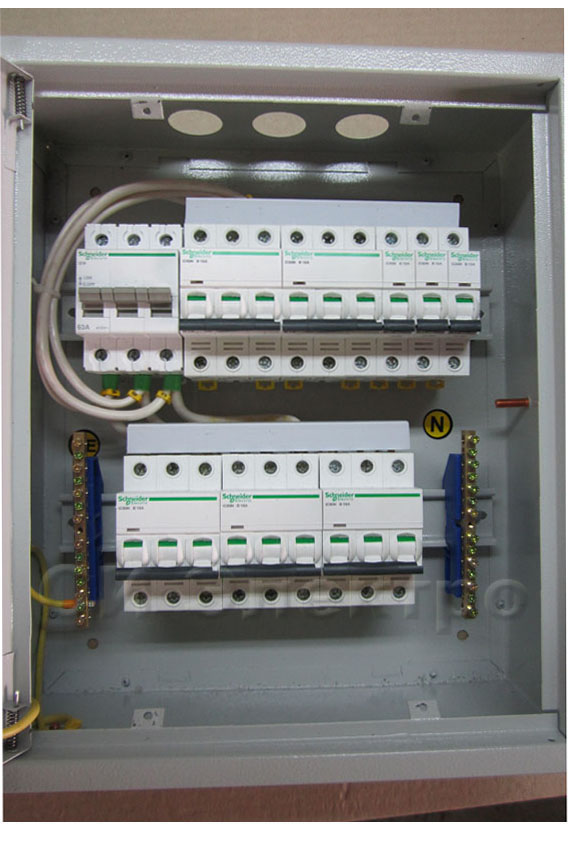

    Щитки осветительные серии ОЩВ

    Щитки осветительные серии ОЩВ
    • Щитки осветительные серии ОЩВ
    • Щитки осветительные серии ОЩВ
    • Щитки осветительные серии ОЩВ
    • Щитки осветительные серии ОЩВ
    • Щитки осветительные серии ОЩВ


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт ОЩВ [275 Kb]


    Описание

    Назначение:
    Назначением щитов осветительных серии ОЩВ является прием и перераспределение электроэнергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, Также щиты ОЩВ выполняют функцию защиты линий потребителей от чрезмерных перегрузок и токов короткого замыкания. Посредством щитов ОЩВ могут выполняться нечастые (не более 6 в час) оперативные включений и отключений.

    Область и условия применения:
    Щиты ОЩВ могут быть стационарно установлены в помещениях зданий административно-бытового и промышленного назначения. Место установки ОЩВ должно быть защищено от попадания воды ударов и сильной тряски.
    Устройство предназначено для эксплуатации в следующих условиях:
     - Температура окружающего воздуха от +1 до+400 С
     - Высота над уровнем моря не более 2000м
     - Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию
     - Степень защиты IP31,P54 по ГОСТ 14254-96

    Конструктивное исполнение:
    Корпус щитов ОЩВ представляют собой металлическую конструкцию, выполненную из гнутых стальных профилей, внутри корпуса на монтажной панели смонтирована электроаппаратура. Доступ в щиток осуществляется  через дверь со стороны фасада. Конструкция щита ОЩВ обеспечивает возможность подвода питающих и вывод линий, отходящих к потребителям, снизу и сверху. Исполнение щитов навесное или утопленное. В соответствии с заказом возможно изготовление ящиков со степенью защиты IP44 и IP54. Рабочее положение в пространстве - вертикальное.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт.

    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

    Структура условного обозначения:


    Схемы электрические для щитов ОЩВ предоставляются заказчиком и могут меняться в зависимости от проекта.





    Технические характеристики

    Исполнение щита IP31(IP54)
    Напряжение питания 380/220В, 50Гц
    Номинальный ток по тех. заданию
    Тип установки навесной (встраиваемый)
