Корпус IEK для современных этажных щитов — теперь и с двумя отсеками!

Проекты энергоснабжения конечных потребителей в современных зданиях предполагают различные варианты разводки. Оптимальным решением при этом является разделение конструкции этажного щита на две части. Одна из них предназначается для установки электросчетчиков, другая — для распределительных устройств и шин заземления и нуля. Этого решения от производителей ждали и многие потребители.

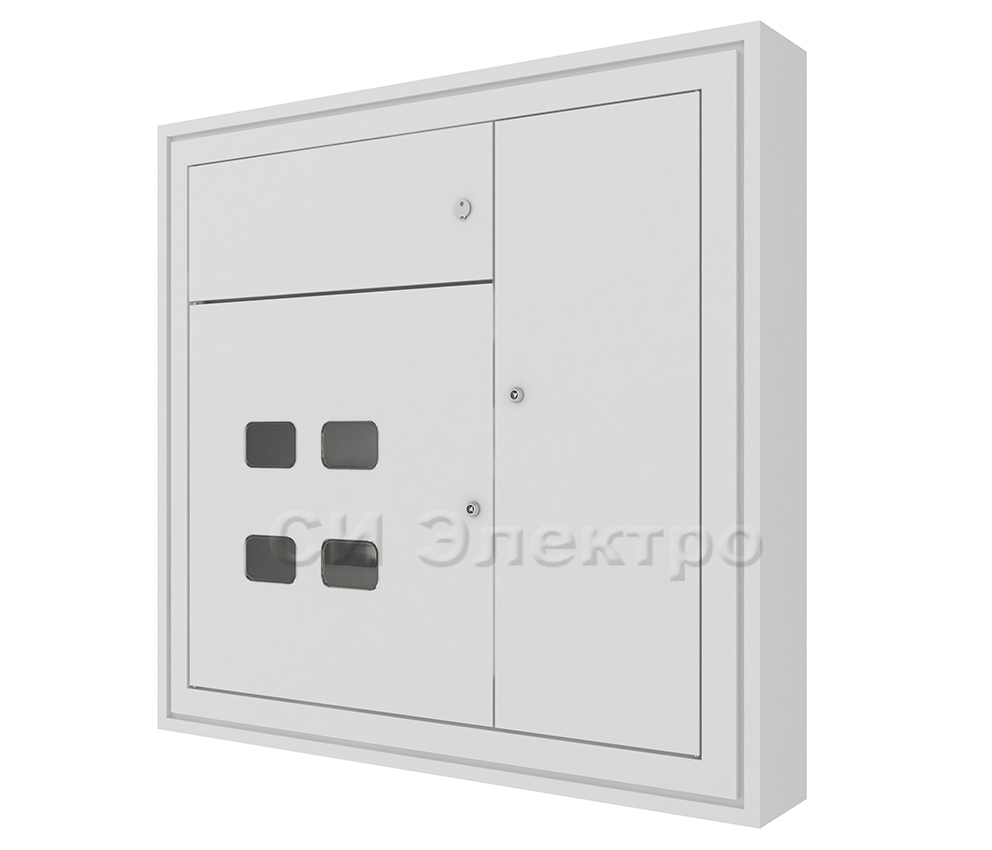

Группа компаний IEK разработала такой вариант конструкции с обозначением ЩЭ-Х-2. Этот корпус имеет сварную конструкцию, два отсека и предназначен для размещения оборудования с креплением на DIN-рейку. В одном из них, вводно-учетном, размещаются электросчётчики. Отсек имеет окна для наблюдения показаний и обеспечивает возможность его отдельного пломбирования. Второй, распределительный, отсек корпуса предназначен для установки аппаратов защиты линий потребителей и шин N и PE. Обеспечивается в нем и защита токоведущих частей, для этого в отсеке предусмотрена специальная панель.

 Этажный щит ЩЭ может иметь навесное и встраиваемое исполнение, причём наличие в нём вертикальных направляющих позволяет устанавливать щит в нишу с уже проложенным кабелем. Корпуса комплектуются всем необходимым для применения — DIN-рейками, рейками под шину PE, стандартными шинами 6 х 9, изоляторами на DIN-рейку и замками. Для распорки при креплении корпуса в нишу предлагаются специальные болты.

Этажный щит с корпусом ЩЭ-Х-2 обеспечивает энергоснабжение одной квартиры номинальным током 50 А и имеет габариты 89 х 55 х 15,7 см. Встраиваемый вариант устанавливается в нишу глубиной 15 см и размером в плане 89 х 47 см. При навесном исполнении щита используется дополнительный кожух. Степень защиты корпуса от внешних воздействий — IP31, покрытие — порошковое шагреневое, светло-серого цвета. Дверь корпуса открывается на 105 град, а прочность всей конструкции усилена каркасными дугами. Как и другая аналогичная продукция группы компаний IEK, это изделие имеет удобную регулировку крепежа, технологично при монтаже и легко транспортируется.

Описанные возможности корпуса этажного щита ЩЭ-Х-2 наверняка привлекут потребителей на рынке электрооборудования для строящихся общественных и жилых зданий.
