Назначение:
Назначением ящиков управления освещением ЯУО является автоматическое, местное, ручное или дистанционное (из диспетчерского пункта) управление сетями освещения и осветительными установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, люминесцентными и др.).
Ящики ЯУО позволяют решать следующие задачи:
 • отключение в ручном режиме осветительной установки с помощью аппаратуры, смонтированной на дверце ящика ЯУО;
 • отключение и включение осветительной установки, как в автоматическом, так и в ручном режиме в заданные периоды времени;
 • включение и отключение приборов освещения в результате получения сигналов-команд от фотодатчика при достижении заданного уровня освещенности;
 • управление режимами работы осветительной установки с удаленного (диспетчерского) пульта управления.

Область и условия применения:
Областью применения ящиков ЯУО являются общественные, промышленные, коммунально-бытовые и другие объекты.
Устройство предназначено для эксплуатации в следующих условиях:
- Температура окружающего воздуха от +1 до+400 С
- Высота над уровнем моря не более 2000м
- Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию
- Степень защиты IP31,P54 по ГОСТ 14254-96

Конструктивное исполнение:

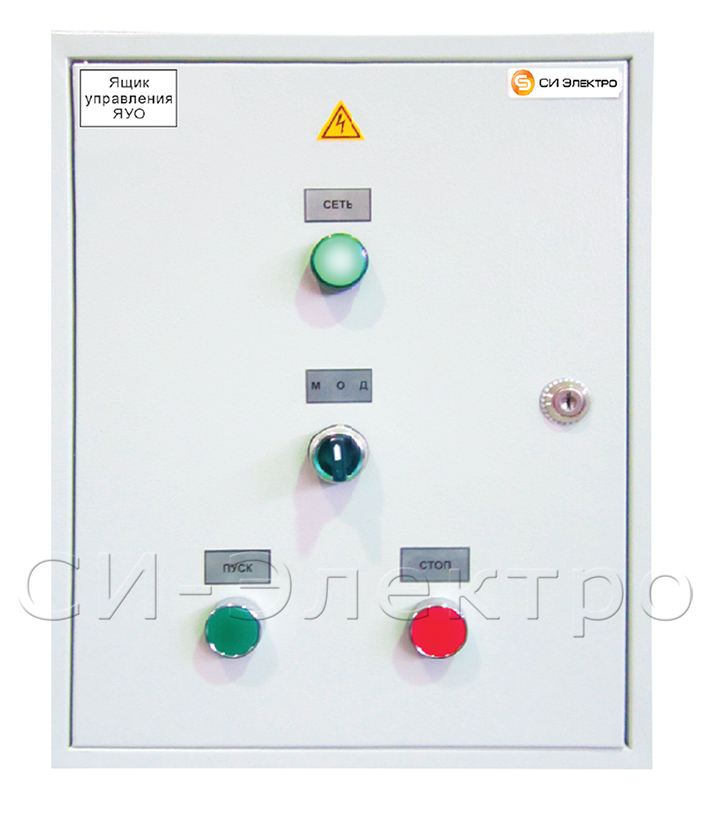

Ящик управления освещением ЯОУ состоит из корпуса, внутри которого смонтирована аппаратура управления и выносного фотодатчика. Корпус навесного защищенного исполнения, оборудован передней дверью, выполнен из листовой стали. Соединение ящика, оборудованного фотодатчиком, с потребителем выполняется посредством двужильного неэкранированного контрольного кабеля, площадь сечения  жилы кабеля не должна быть менее 0,35 мм2, длиной кабеля не более 50 м. С целью защиты аппаратуры ЯУО от атмосферного влияния ввод проводов и кабелей осуществляется через уплотнительные сальники, которые могут устанавливаться как сверху, так и снизу ящика. На внутренней поверхности двери закреплена электрическая схема ящика.
        На монтажной панели, внутри ящика, размешены:
 • силовая часть - автоматический выключатель и электромагнитный пускатель
 • аппаратура управления - фотореле, клеммные колодки и в ЯУ09601 - программатор (таймер) режимов.
        Для модификации ЯУ09601 конструктивно возможны следующие автоматические режимы управления освещением:
 • только по времени;
 • только по уровню освещенности;
 • по времени и по уровню освещенности.
 В схеме ЯУ09602 возможен автоматический режим управления освещением только по уровню освещенности и ручной режим управления.
 В схеме ЯУО9603 возможен автоматический режим управления освещением только по программе (таймеру) и ручной режим управления.
 Дистанционное управление может осуществляться от удаленного коммутационного аппарата (контакт КХ) диспетчерского пункта и т.д.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.
