Ящики с понижающим трансформатором серии ЯТП

Описание Технические характеристики

Назначение:
Назначением ящиков с понижающим трансформатором (ЯТП) является преобразование (понижение) напряжения 220В, 380В переменного тока с частотой 50Гц в безопасное напряжение 12В, 24В, 36В и 42В. Ящики ЯТП могут выполнять функции источника питания для линий ремонтного освещения, служить для подключения электроинструмента  и переносных светильников.

Область и условия применения:
Местом установки ящика с понижающим трансформатором ЯТП может служить любое электропомещение, защищающее от попадания воды. Так же аппаратура ЯТП должна быть ограждена от ударов и сильной тряски.
Устройство предназначено для эксплуатации в следующих условиях:
 • Высота над уровнем моря 2000 м.
 • Температура окружающей среды от +100С до +400С при относительной влажности не более 60% при температуре +20°С;
 • Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.

Конструктивное исполнение:

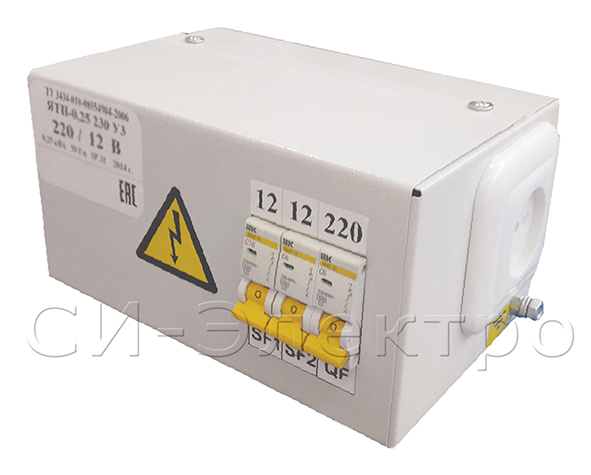

Корпус ящиков ЯТП представляют собой конструкцию из листового металла, внутри корпуса расположен понижающий трансформатор (может быть использован однофазный или трехфазный трансформатор) и 2-а или 3-и автоматических выключателя: один на вводной линии и один или 2-а на отходящих электролиниях. Количество выключателей обусловлено условиями эксплуатации. Снизу корпуса осуществляется ввод-вывод электрических линий как отходящих, так и питающих. На боковой поверхности корпуса смонтирована штепсельная розетка. В пространстве рабочим положением является вертикальное положение. Исполнение ящиков ЯТП навесное.
Высокая надежность изделия в работе обеспечивается за счет простоты конструкции.
Ящики оборудуются аппаратурой различной мощности, напряжения и степеней защиты по схеме заказчика

Особенности и преимущества:
 • Компактный корпус IP31/54
 • Розетка с заземлением IP54
 • Удобный подвод проводов
 • Профессиональная сборка и эстетичный внешний вид

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Схемы электрические для ящиков ЯТП предоставляются заказчиком и могут меняться в зависимости от проекта.
