Щитки этажные серии ЩЭ

Описание Технические характеристики Файлы для скачивания   Паспорт ЩЭ [Файл временно недоступенKb]

Назначение:
Назначением щитов этажных ЩЭ является прием и распределения электроэнергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220В и частотой 50Гц с заземленной нейтралью. Так же функциями ЩЭ является выполнение нечастых включений и отключений электролиний групповых цепей, и защиты линий потребителей от чрезмерных перегрузок и коротких замыканий.
Посредством применения щитков этажных ЩЭ возможно решать следующие задачи: прием электроэнергии напряжением 220/380В; поквартирное распределение и учет потребляемой электроэнергии; защита групповых линий потребления квартир при перегрузках и коротких замыканиях; защита людей от поражения электрическим током; размещение устройств телефонной, телевизионной радиоаппаратуры и других слаботочных сетей.

Область и условия применения:
Щиты этажные ЩЭ возможно использовать для обеспечения питанием двух, трех или четырех квартир, для осветительных и силовых установок общественных, жилых, производственных и административных, зданий и сооружений, и др.
Устройство предназначено для эксплуатации в следующих условиях:
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м, температура окружающей среды от +5°С до +40°С при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.

Конструктивное исполнение:
Щиты этажные ЩЭ могут быть изготовлены встраиваемого и навесного исполнения, и  устанавливаться стационарно в нишах на этажных площадках.

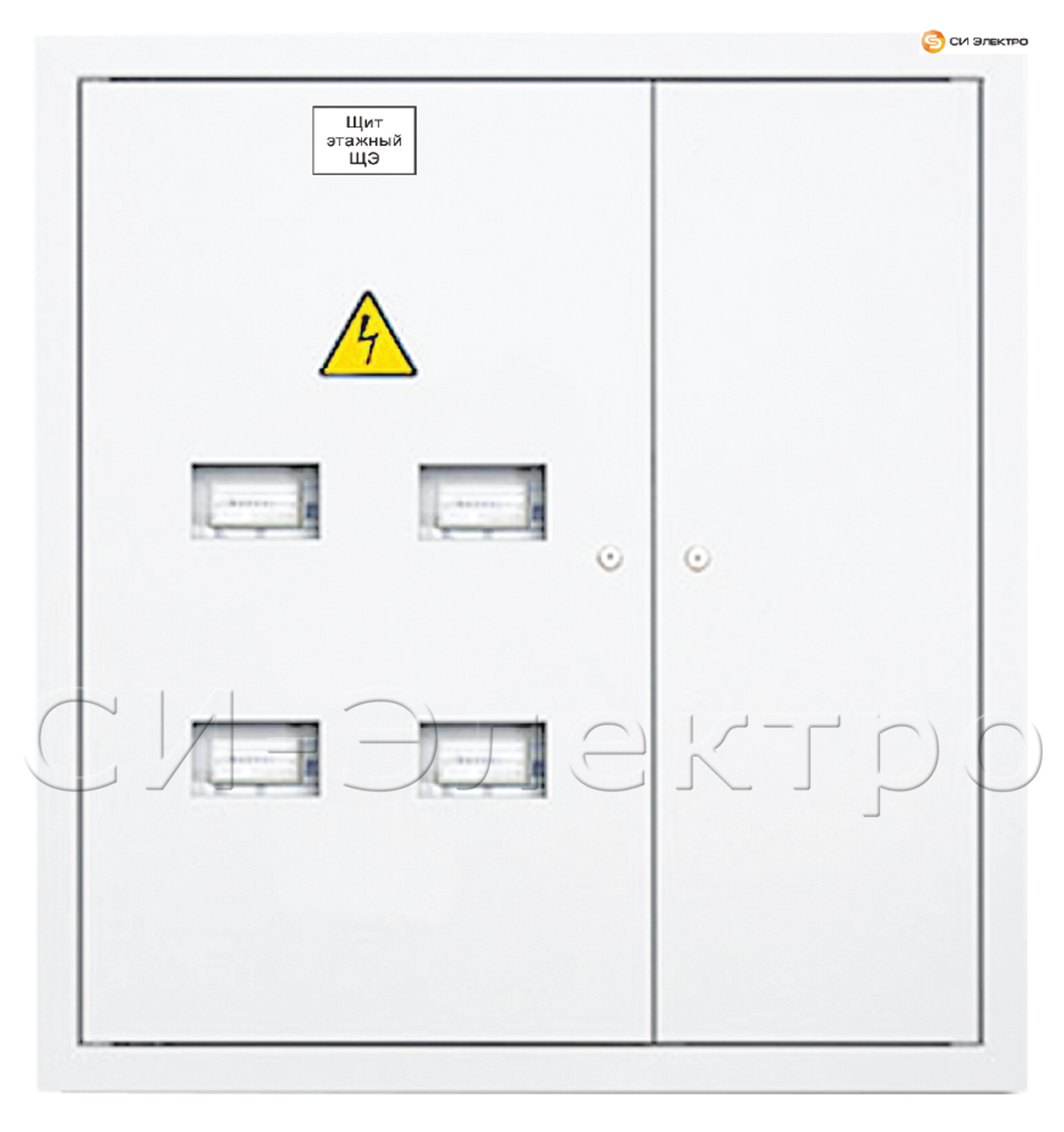

Корпус ЩЭ представляет собой сварную металлическую конструкцию, разделенную перегородкой на три отсека (учета, распределения и слаботочный), в которых устанавливается аппаратура в соответствии с назначением отсеков. Отделение учета предназначено для установки счетчиков однофазных или трехфазных. В распределительной панели ЩЭ предусматривается размещение автоматических выключателей и устройств защитного отключения (УЗО). Двери, установленные с фасада, обеспечивают доступ к отсекам ЩЭ. Дверь отсека учета оборудована окнами для контроля показаний счетчиков, которые закрыты прозрачным материалом.
С целью облегчения установки оборудования и аппаратуры и экономии времени, монтажная панель выполнена съемной.
Изготовление щитов ЩЭ сразу с установленными шинами стояка, дает возможность точного расчета количества проводов, которое требуется для выполнения работ по разводке линий внутри щита. Таким образом,  имеется возможность изготовить щит до установки его на объекте, даже при отсутствии информации о сечении стоякового провода.
Особенности и преимущества
Щит ЩЭ конструктивно представляет собой встраиваемый в нишу корпус, состоящий из трех отсеков:
 • Вводно-учетный – обеспечивает возможность разместить до 4-х счетчиков, предусмотрено место для монтажа автоматического выключателя, выполняющего функцию отключения магистральной линии;
 • Распределительный отсек – в этом отсеке конструктивно предусмотрена возможность установить до 9 модулей автоматики на каждую квартиру, внутри отсека доступ ко всем токоведущим частям закрыт съемной фальш-панелью;
 • Слаботочный отсек – обеспечивает возможность проложить радиосеть, телевизионную сеть, телефонную линию и линию охранно-пожарной сигнализации, сеть домофонов, установить соединительные коробки для каждой из сетей.
 • Для всех отсеков конструктивно предусмотрены дверцы с замком с двумя ключами с одинаковой степенью секретности. Щиты комплектуются распорными болтами для установки в нише.
 • Покрытие порошковое, цвет RAL 7035.
Щиты этажные ЩЭ в соответствии с пожеланием заказчика могут изготавливаться для обеспечения возможности обслуживания строго определенного количества квартир.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Схемы электрические для щитов ЩЭ предоставляются заказчиком и могут меняться в зависимости от проекта.
