Назначение:
Функциональное назначение ящиков серии Я5000 сходно с ящиками серии ШУ 5000, РУСМ 5000
Функциональным назначением шкафов управления серии РУСМ 5000 является местное (ручное), дистанционное и автоматическое управления работой асинхронных электродвигателей мощностью до 75 кВт с продолжительным режимом работы. Так же аппаратура РУСМ 5000 может обеспечивать защиту и сигнализацию работы асинхронных двигателей с короткозамкнутым ротором (пуск и отключение электродвигателя).
Существует возможность применения аппаратуры РУСМ 5000 для кратковременного и повторно-кратковременного режима работы.

Область и условия применения:
Областью применения аппаратуры управления типа Я5000 являются промышленные, жиле, коммунально-бытовые и общественные объекты.
Возможно применение ящиков управления серии РУСМ 5000 в помещениях с высокой влажностью и запыленностью, так же при наличии химически агрессивных сред и в наружных установках промышленного производства.
Устройство предназначено для эксплуатации в следующих условиях:
 • Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516-72.
 • Номинальное значение климатических факторов внешней среды по ГОСТ 15543-70 и ГОСТ 15150-69.
 • Диапазон температуры окружающей среды от минус 5 до плюс 45 С °.

Конструктивное исполнение:
Ящик управления РУСМ 5000 полностью идентичен ящикам ШУ 5000 по своим схемным техническим характеристикам, и в подавляющем большинстве могут заменять схемы ящиков РУСМ. Отличительной особенностью серии РУСМ 5000 от ШУ 5000 является только повышенная степень защиты IP54.

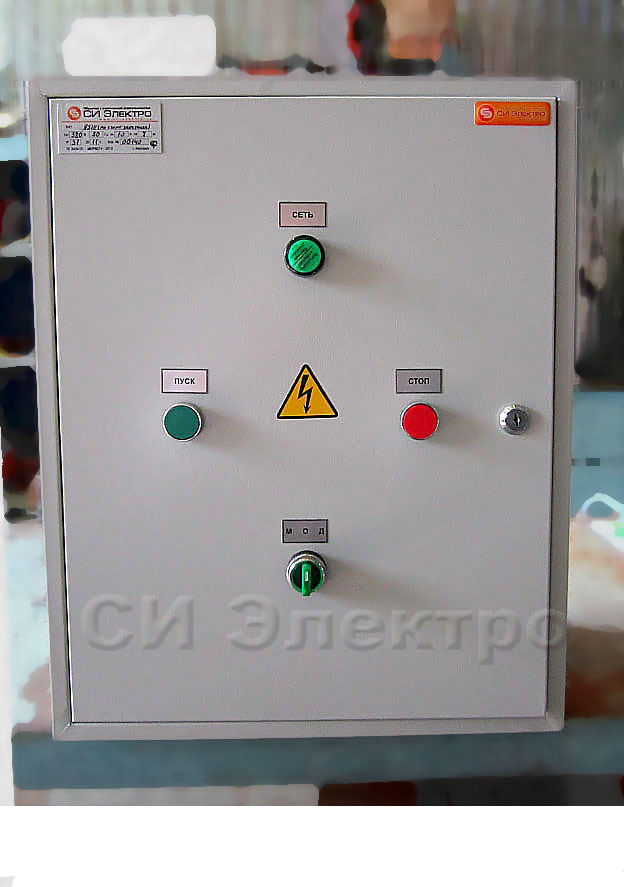

Конструктивно шкаф управления РУСМ 5000 выполнен в виде металлического бокса, внутри которого, на С-образных планках и на двери бокса смонтированы аппаратура и приборы. Конструкцией ящика предусмотрено размещение отверстий для ввода кабелей, проводов и труб снизу ящика. Корпус ящика серии РУСМ5000 может быть установлен на колонне, стене, или др. вертикальном основании. Ящики серии РУСМ 5000 выпускаются однофидерные, двухфидерные и трехфидерные.
Классификация ящиков РУСМ 5000 производится в зависимости от числа управляемых одним ящиком электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Схемы электрические для ящиков Я(РУСМ)5000, ШУ5000 предоставляются заказчиком и могут меняться в зависимости от проекта.
