Используются щиты серии ЯУ (ШУ) 8000, чтобы автоматически переключать приборы силового оборудования и освещения на резервное питание в случае перепадов напряжения в сети. Также с помощью таких щитов происходит возврат электроцепи в нормальное состояние, когда напряжение в сети восстанавливается. Без применения такого оборудования понятно, что все электроприборы просто бы вышли из строя.

Ящики имеют конструкцию, позволяющую обеспечивать ввод силового кабеля снизу. Шкафы ЯУ (ШУ) 8000 – это отдельно изготовленные шкафы навесного типа. Для того чтобы присоединить жилы кабеля аварийного и нормального питания, а также кабелей, которые идут к потребителям, не присоединяемых к аппарату НКУ, некоторые модели шкафов управления имеют специально предусмотренную нулевую шину, которая рассчитана на потребление 50% номинального тока НКУ. Все наружные кабели, которые присоединяются к силовым зажимам, прокладываются по внешней стороне панели щита.

Сборка щитов ЯУ (ШУ) 8000 производится таким образом, что все элементы аппаратуры устанавливаются на монтажную панель, кроме сигнальных лампочек. Они показывают, в каком состоянии находятся контакторы аварийного и нормального питания (выключено-включено). Располагаются сигнальные лампы на дверцах шкафа или ящиков. По роду потребляемого тока ящики данной серии включают в себя НКУ, которые обеспечивают аварийное и нормальное питание цепи переменным током.

НКУ для автоматического переключения переменного тока производятся в двух вариантах исполнения. В первом шум контакторов не ослабевает, а во втором варианте ослабление гудения (шума) контакторов производится путем применения контакторов с катушками на постоянном токе, который включается через диоды.

_______________________________________________________

Производство и сборка щитов ЯУ (ШУ) 8000 от компании "СИ Электро" ©

Используются щиты серии ЯУ (ШУ) 8000, чтобы автоматически переключать приборы силового оборудования и освещения на резервное питание в случае перепадов напряжения в сети. Также с помощью таких щитов происходит возврат электроцепи в нормальное состояние, когда напряжение в сети восстанавливается. Без применения такого оборудования понятно, что все электроприборы просто бы вышли из строя.

Главная / Низковольтные комплектные устройства

Щиты серии ЯУ (ШУ) 8000

Описание

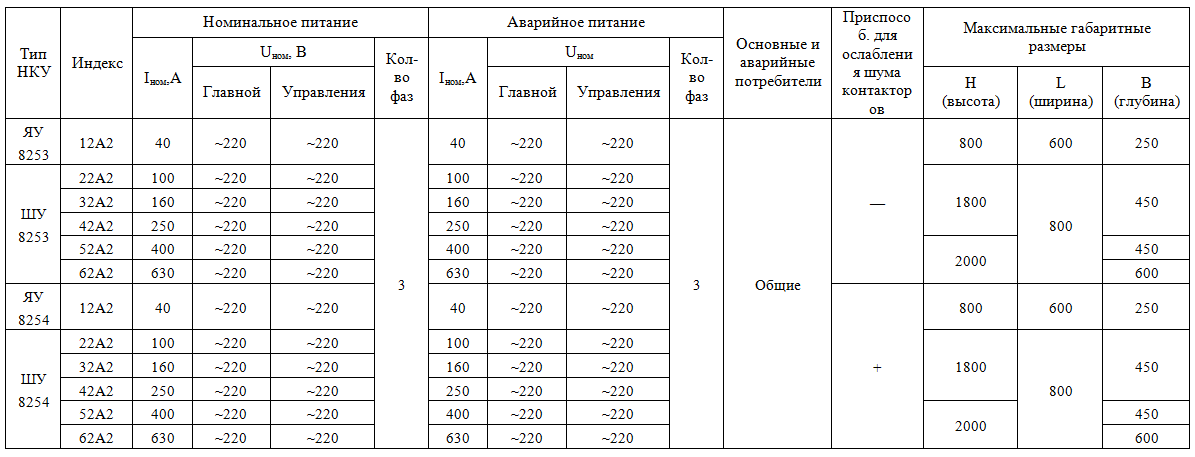

Технические характеристики

Описание

Назначение:
Назначением щитов серии ЯУ(ШУ)8000 является переключение в автоматическом режиме на резервное питание аппаратуры освещения и силового электрооборудования в случае исчезновения нормального сетевого напряжения (до 220В) и возврат электрических цепей в исходное положение, как только в основной сети будет восстановлено нормальное напряжение.
Аппаратура должна обеспечивать:
• нормальное и аварийное снабжение потребителей постоянным током;
• нормальное и аварийное снабжение потребителей переменным током - однофазное и 3-фазное с 0-м проводом;
• нормальное снабжение потребителей переменным током - однофазное и 3-фазное с нулевым проводом, а аварийное питание постоянным током.

Область и условия применения:
Областью применения щитов серии ЯУ(ШУ)8000 являются промышленные, производственные, строительные и транспортные предприятия, требующие бесперебойного электроснабжения потребителей первой и второй категории.
Устройство предназначено для эксплуатации в следующих условиях:
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69

Конструктивное исполнение:
Согласно конструкции шкафов ЯУ(ШУ) 8000 ввод кабелей производится снизу.
В шкафах ШУ-8253, ШУ-8254 конструктивно предусмотрена нулевая шина, рассчитанная на 50 % номинального тока. Эта шина служит для подсоединения линий нормального и аварийного питания и линий, идущих к потребителю. По лицевой стороне панели выполняется прокладка кабелей, которые присоединяются к силовым зажимам.
Установка аппаратуры производится на монтажной панели, отдельно на дверце шкафа монтируются контакторы нормального и аварийного питания и сигнальные лампы, фиксирующие состояние (вкл.-откл.).
Для ослабления шума (гудения), возникающего при работе контакторов использовано включение на переменном токе через диодный мост, контакторов с катушками постоянного тока.
Конструкцией некоторых станций серии (ЯУ8252, ЯУ8255, ШУ8255) предусмотрена возможность осуществлять переключение с нормального на аварийное питание с выдержкой времени

Комплект поставки:
В комплект поставки входят:
• изделие в комплектации, согласно заказа;
• ключ на каждый тип замка по - 1 шт;
• паспорт и руководство по эксплуатации - 1шт;
• сертификат соответствия (копия) – 1шт
