Назначение:
Назначением устройств ИВРУ является прием, учет и распределения электрической энергии напряжением 380/220 В для сетей трехфазного переменного тока частотой 50 Гц в четырех- и пятипроводных электрических сетях использующих системы заземления TN-C, TN-C-S, TN-S. Использование устройства ИВРУ также обеспечивает защиту магистральных и групповых электролиний от токов при перегрузках и КЗ.
Инвентарное вводно-распределительное устройство ИВРУ дает возможность в короткий срок обеспечить электроэнергией строящиеся объекты и строительные площадки.

Область и условия применения:
Панель ИВРУ применяется для обеспечения электроснабжения следующих объектов: стройплощадок; промышленных предприятий; автомобильных стоянок и др.
Устройство предназначено для эксплуатации в следующих условиях:
 • Температура окружающего воздуха: от -40 С° до +40 С°;
 • Высота над уровнем моря - не более 2000 метров;
 • Окружающая среда - невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
 • Степень защиты - IP31; IP54

Конструктивное исполнение:

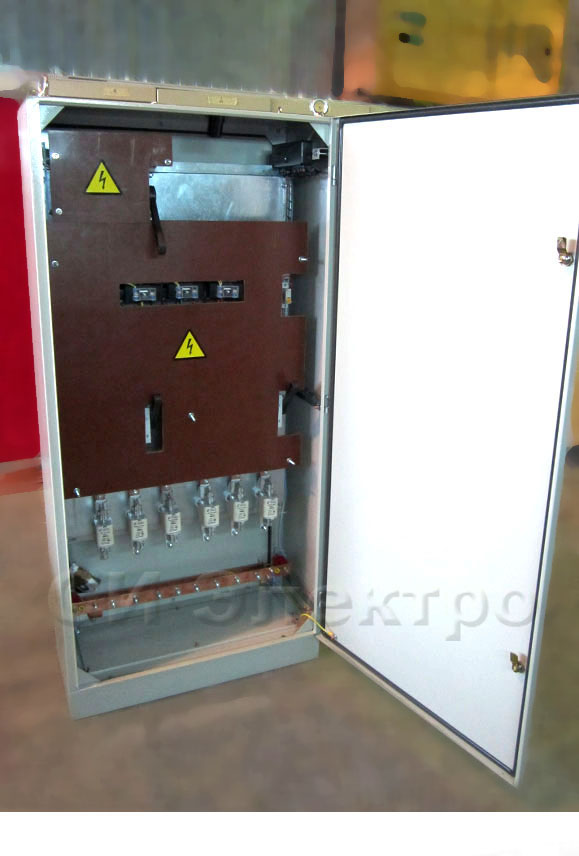

Корпус инвентарных вводно-распределительных устройств ИВРУ представляет собой жесткую цельносварную конструкцию напольной установки, внутри которой размещена электроаппаратура. Для предотвращения коррозионных процессов корпус ИВРУ окрашен порошково-полимерным композитом. Дверь, обеспечивающая доступа в шкаф, устанавливается с лицевой стороны. На двери расположены:
 • табличка с паспортными данными изделия;
 • знаки и надписи, предупреждающего характера;
 • принципиальная электросхема.
Ошиновка ИВРУ рассчитана, чтобы выдерживать без повреждения действующее значение тока короткого замыкания до 10 кА.
Нулевая рабочая шина N, изолирована от корпуса, а защитная шина РЕ, электрически соединена с корпусом.
В навесом исполнении шкафа ввод и вывод проводов предусмотрен как сверху, так и снизу, напольное исполнение предусматривает только нижний вариант ввода-вывода.
ИВРУ выпускается трёх вариантов:
ИВРУ-1, в шкафу установлен один рубильник для с защитным комплектом плавких предохранителей рассчитанных на ток до 400 А, счетчик потребляемой электроэнергии и трансформаторы тока. Предельно допустимое сечение вводного кабеля составляет 240 мм2.
ИВРУ-2, в шкафу установлен один электрорубильник на трехфазный ввод на 400 А  и два рубильника с защитными комплектами плавких предохранителей, которые обеспечивают подключение и защиту двух отходящих электролиний. Для данного типа максимально допустимое сечение вводного кабеля так же 240 мм2.
ИВРУ-5. Панель ИВРУ представляет из себя металлический корпус, в нем смонтированы рубильник на трехфазный ввод и четыре рубильника с защитными комплектами плавких предохранителей, для обеспечения подключения и защиты четырех электролиний.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
