Назначение:
Назначением ящиков вводно-учетных ЯВУ является прием, распределение и учет электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью. Одной из функций ящика ЯВУ так же является защита отходящих к потребителям линий от чрезмерных перегрузок и токов короткого замыкания.

Область и условия применения:
Областью применения ящиков ЯВУ являются общественные, коммунально-бытовые промышленные, и другие объекты энергоснабжения.
Устройство предназначено для эксплуатации в следующих условиях:
 - Температура окружающего воздуха от +1 до+400 С
 - Высота над уровнем моря не более 2000м
 - Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию
 - Степень защиты IP31, P54 по ГОСТ 14254-96

Конструктивное исполнение:

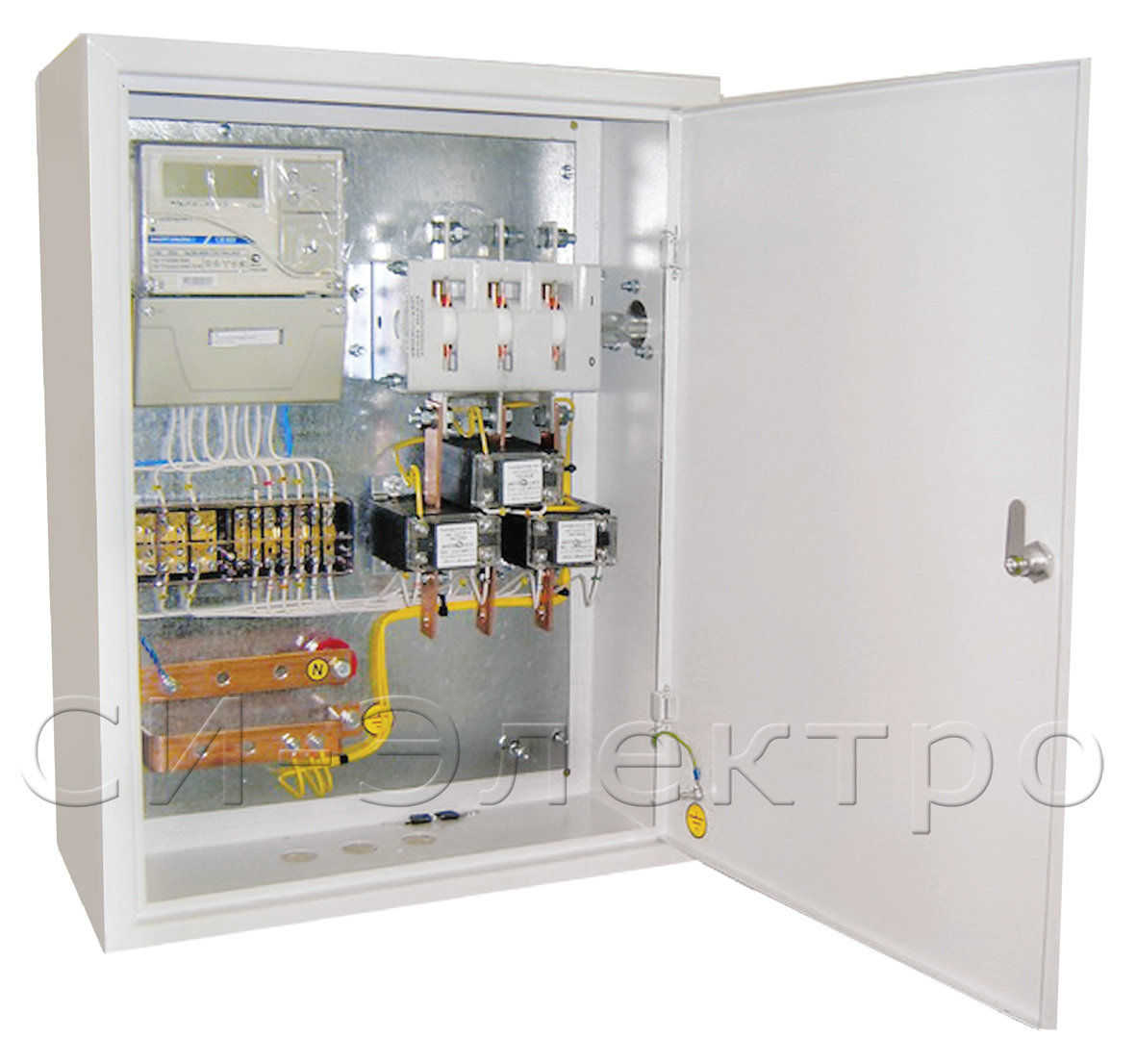

Существует два варианта конструктивного исполнения ящиков ЯВУ - напольное или навесное. Корпус ящика ЯВУ выполнен в виде металлического шкафа с дверцей, внутри шкафа смонтирована электроаппаратура. Ошиновка шкафа представлена двумя шинами нулевой рабочей шиной N и нулевой защитной шиной РЕ.
В шкафу установлен (ы) счетчик (и) электрической энергии, вводной автомат (рубильник), при необходимости трансформаторы тока, аппараты защиты отходящей линии. Управление вводным аппаратом осуществляется при открытой двери.
Элементами функционального блока построенного на базе коммутационного аппарата являются:
 • плата монтажная, на которой выполняется монтаж аппарата;
 • панель передняя, которая служит для предотвращения прямого открытого доступа к узлам, находящимся под напряжением.
По способу установки, шкафы ЯВУ изготавливаются только напольного исполнения. Конструкция шкафа дает возможность выполнения ввода и вывода питающих и отходящих электролиний как снизу, так и сверху. Обработка поверхностей корпуса шкафов производится методом катафореза с добавлением слоя термоотверждаемой порошковой эпоксидно-полиэфирной краски, цвет: белый RAL 9001.
В целях обеспечения оптимальной безопасности для обслуживающего персонала и надёжности работы установки, с учётом рабочих характеристик коммутационных аппаратов, произведены расчеты и тестирование всех функциональных блоков и элементов конструкции.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.
