Шкафы распределительные силовые серии ШР, ШРС

Описание Технические характеристики Файлы для скачивания   Паспорт ШР [Файл временно недоступенKb] Паспорт ШРС [Файл временно недоступенKb] Связанные статьи   Устанавливаем новый электросчетчик правильно Автоматический выключатель ВА47-29

Назначение:
Назначением шкафов распределительных силовых  ШРС-1 и ШР-11 является приема и перераспределение электроэнергии между потребителями. Расчетные номинальные токи шкафов до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц, защита отходящих электрических линий, которая осуществляется предохранителями ППН2-60 (до 6ЗА). ППН2-100(до 100А), ППН2-250(до 250 А), ППН2-400 (до 400А).
Основные задачи, которые позволяют выполнять щиты распределительные ШР:
 • - прием и перераспределение электроэнергии напряжением 380/220 В и частотой 50Гц;
 • - предотвращение возгорания изоляции проводов из-за нагрева линий под действием чрезмерно больших токов утечки на землю;
 • - защита людей от поражения электрическим током при случайном прикосновении к открытым токоведущим частям;
 • - защита от перегрузок и токов КЗ.

Область и условия применения:
Областью применения щитов распределительных ШP11 и ШРС1, являются силовые и  осветительные и установки производственных, жилых, административных, общественных, сооружений и зданий, а так же других подобных зданий.
Условия эксплуатации:
 • Высота установки над уровнем моря до 2000 м;
 • Температура окружающего воздуха от -40 до +400С;
 • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию;
 • Степень защиты IP31 , IP54 ,со стороны дна IP00 по ГОСТ 14254-96

Конструктивное исполнение:

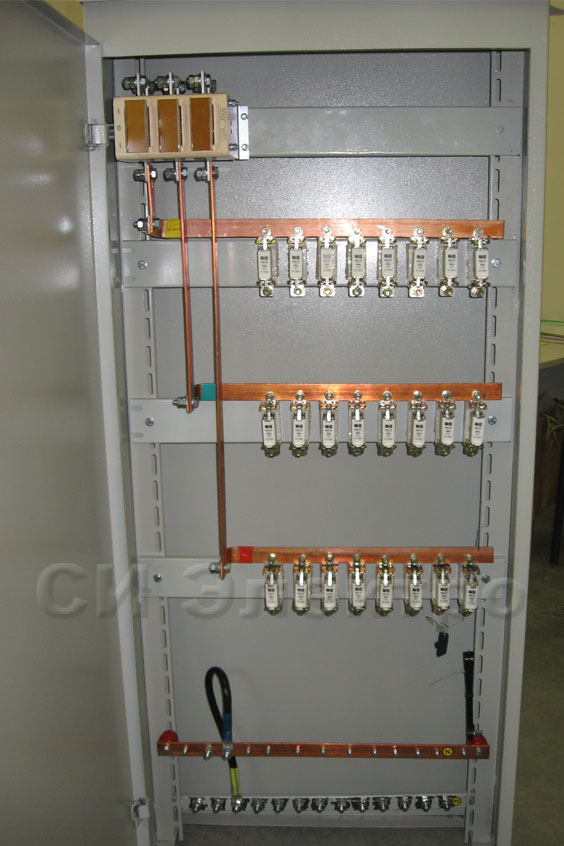

Распределительные щиты ШP11 и ШРС1 состоят из металлической оболочки, сваренной из листовой стали, на монтажных рейках которой, установлены автоматические выключатели или плавкие предохранители .
Выдерживаемый ударный ток:
 • при номинальном токе шкафа 400 А - не менее 25 кА.
 • при номинальном токе шкафа 250 А - не менее 10 кА;
Ввод- вывод отходящих и питающих линий осуществляется снизу.
Щиты ЩР выполняются в напольном исполнении. Доступ в щиток обеспечивается через дверцу со стороны фасада.
В шкафах ШР 11, в нижней части, расположены изолированная от корпуса, медная шина N .  Шина N предназначена для подключения нулевых рабочих проводников, а к шине РЕ, которая электрически соединена с корпусом, подключаются защитные проводники.
На вводе в шкафы ШР 11 устанавливается переключатель или рубильник-выключатель, а на отходящих линиях предусмотрена установка предохранителей.

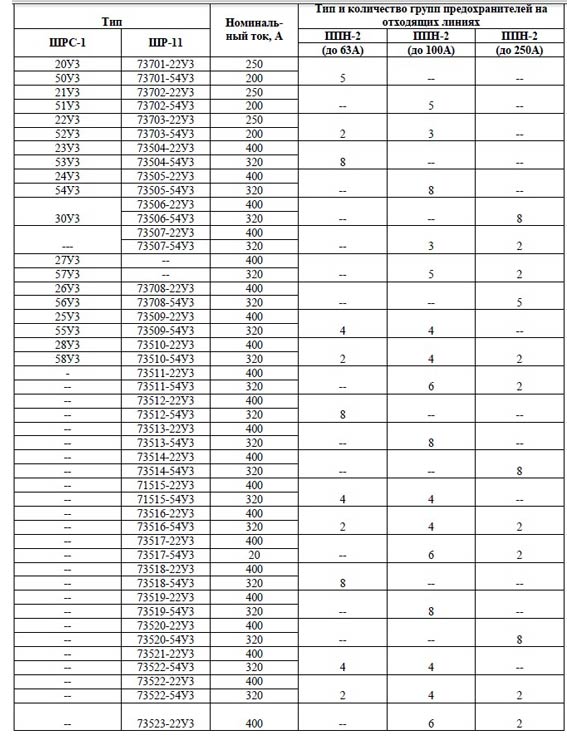

Отличительной особенностью шкафов ШР 11, по отношению к шкафам ШРС, является наличие большего количества типоисполнений, они так же обладают дополнительными возможностями. Конструкцией шкафов ШР 11-73512 - ШР 11-73517 предусмотрена установка вводных предохранителей, а в шкафах ШР 11-73518 - ШР 11-73523 предусмотрена установка перекидного рубильника и наличие двух вводов.
По остальным параметрам конструкция и схемы шкафов ШР 11 и шкафов ШРС идентичны.
Шкафы выпускаются в унифицированных металлических корпусах, которые по способу установки, могут быть напольного исполнения с нижним вводом. Степени защиты, предусмотренные конструкцией корпуса - IP31 и IP54.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Схемы электрические для шкафов ШР, ШРС предоставляются заказчиком и могут меняться в зависимости от проекта.
