В электротехнике комплектные распределительные устройства (сокращенно КРУ) представляет собой высоковольтное оборудование, применяемое для передачи электроэнергии из одного общего источника на несколько цепей. Обычно КРУ распределяет электричество одного класса напряжения, однако в его составе может быть и понижающий трансформатор.

Что такое КРУ?

  КРУ – это наиболее часто встречающийся вид закрытых распределительных устройств (ЗРУ). Их основной плюс – в защищённости высоковольтного оборудования от негативных факторов окружающей среды (повышенная влажность воздуха, частые осадки, запылённость).

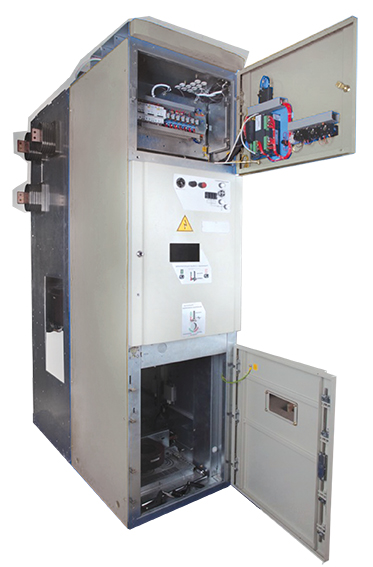

В свою очередь, преимущество комплектных распределительных устройств в том, что шкаф поделен на четыре автономных ячейки, три высоковольтные и одну низковольтную. Это позволяет снизить до минимума риск электротравмы при управлении распределительным устройством. Всё высоковольтное оборудование в КРУ размещено на выдвижных или выкатных рамных элементах, что значительно упрощает ревизию и ремонт. На передней стенке шкафа КРУ есть прозрачные окна, через которые можно визуально наблюдать за происходящим в высоковольтных отсеках, в частности, за указанием уровня масла в выключателе и трансформаторах тока.

Корпус КПУ выполняется из стали толщиной не менее 3 мм каркаса из стального уголка. Конструкция камер должна локализовывать возможную электрическую дугу внутри шкафа и обеспечивать устойчивую работу схемы при любых внешних условиях.

Устройство КРУ

Все ячейки КРУ собираются в заводских условиях по унифицированной схеме. Низковольтная (релейная) ячейка предназначена для управления устройством и контроля электротехнических параметров и безопасности. В отсеке находится система релейной защиты и автоматики, переключатели, рубильники. Светосигнальная индикация и табло измерительной аппаратуры обычно выведены на внешнюю дверцу отсека.

Выключатель

Отсек выключателя предназначен для планового или аварийного включения и выключения силовых соединений. В этой камере КРУ также находятся предохранители и соединительные контакты. Масляный выключатель размещается на тележке, которая имеет три положения – рабочее, контрольное и ремонтное. В первом положении все цепи распределительного устройства замкнуты. В контрольном положении первичные штепсельные соединения отключены. В ремонтном положении тележка с масляным выключателем полностью выкатывается из шкафа.

Линейный отсек

В задней части шкафа располагается линейный отсек или камера ввода-вывода, здесь осуществляется кабельная разделка и соединение КРУ с внешней электрической сетью. Здесь же находятся трансформаторы тока и измерительные трансформаторы.

Ячейка сборных шин

Отсек сборных шин предназначен для силовых контактов, соединяющих секции распределительного устройства. Вид изоляции проводов и шин зависит от номинального напряжения. Если вольтаж не превышает 1 КВ (например, в релейном отсеке), применяется обычная пластиковая изоляция. При значении напряжения от 1 до 35 КВ применяются проводники с воздушной изоляцией (на опорных изоляторах). Для РУ с ещё большим номиналом напряжения (до 800 КВ) используют специальную вакуумную изоляцию, а также помещают шины в герметические ёмкости, наполненные так называемым элегазом – тяжёлым газообразным гептафторидом серы, электрическая проницаемость которого в 4 раза ниже проницаемости воздуха. Однако использование злегаза как дугогасящего вещества малоэффективно при низких температурах, поэтому в последнее время при устройстве ячеек КРУ всё чаще применяют более дорогую, но и более надёжную вакуумную изоляцию.

Комплектные распределительные устройства могут использоваться в одиночном исполнении или в виде секций, в этом случае силовые шкафы стоят бок о бок.

В большинстве случаев КРУ используются внутри электрощитовых и различных производственных помещений и на трансформаторных подстанциях. Помимо требований электробезопасности, не последнюю роль играет и архитектурная эстетика – современные стальные шкафы с индикацией выглядят весьма элегантно. Однако часто распределительные устройства устанавливаются и на улице – например, на объектах горнорудной или нефтяной промышленности. Такие устройства называются КРУН (наружные). У них выкатные тележки могут не иметь ремонтного положения, их роль ограничивается лишь механическим замыканием и размыканием рабочей цепи.

Отдельным видом КРУ являются так называемые КСО – камеры сборные одностороннего обслуживания, не имеющие точек ввода-вывода на задней стенке. Их можно размещать прямо к стене или «спиной» друг к другу, максимально экономя свободное место.

Маркировка камер КРУ определяется заводом-изготовителем. Обычно в маркировке зашифрованы номинальное напряжение в КРУ и особенности её конструкции.

Единой системы индексации нет. Среди российских производителей ячеек КРУ и КСО можно выделить компанию «СИ-Электро», поставляющую на рынок качественное эргономичное высоковольтное оборудование, отвечающее всем требованиям электробезопасности и государственным стандартам.
